Solutions for PA/VA - Multiple Office Buildings


Description

В этом примере описывается система PA / VA, VACIE, которая используется для голосовой эвакуации с автоматической связью с системой пожарных панелей, FACIE.

Решения

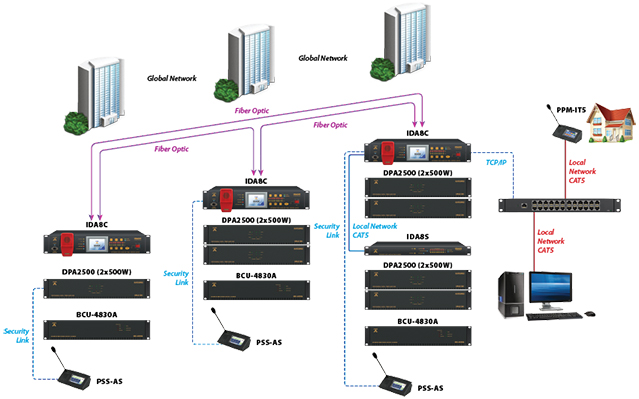

Приведенная выше система разделена на 3 системы стоек для каждого здания. В каждом здании есть возможность локального и глобального пейджинга. Общие вызовы и вызовы обслуживания будут делегироваться из сторожки.
Общее соединение между зданиями основано на резервированной оптоволоконной магистрали, по которой передаются до 48 аудиоканалов. Пейджинговые консоли подключаются через защищенный выделенный канал к центральным стойкам с оборудованием.
Канал TCP / IP от основной системы к шлюзу устанавливает канал связи со службой пейджинга шлюза. Этот пейджинговый пульт может выполнять общие вызовы и вызовы для определенных зон,       и в нем есть контрольный громкоговоритель. Программное обеспечение Ateis Studio, установленное на ПК, предназначено для обслуживания.

Пример комплектации оборудованием - Ateis

Здание 1:

·  1 x IDA8C для 4-х зонного пейджинга.

·  1 x NET-G3, волоконно-оптическая карта (глобальная сеть).

·  1 x усилитель мощности DPA2500, 4 зоны.

·  1 x BCU-4830A, зарядное устройство



Корпус 2:

·  1 x IDA8C для 8-ми зонного пейджинга.

·  1 x NET-G3, волоконно-оптическая карта (глобальная сеть).

·  2 x DPA2500 усилитель мощности, 8 зон.

·  1 x BCU-4830A, зарядное устройство.

·  1 x консоль пейджинга PSS-AS.



Корпус 3:

·  1 x IDA8C для 8-ми зонного пейджинга.

·  1 х NET-G3, волоконно-оптическая карта RJ45 (глобальная сеть).

·  1 x NET-L1, RJ45 - RJ45 (локальная сеть).

·  2 x DPA2500 усилитель мощности, 8 зон.

·  1 x IDA8S для 8-ми зонного пейджинга.

·  1 x NET-L1, RJ45 - RJ45 (локальная сеть).

·  2 x DPA2500 усилитель мощности, 8 зон.

·  1 x BCU-4830A, зарядное устройство.

·  1 x консоль пейджинга PSS-AS.



Сторожка:

·  1 коммутатор TCP / IP.

·  1 x IP-пейджинговая консоль PPM-IT5.

·  1 х ПК / ноутбук.

Basic configuration:

Controller - IDA8C (Matrix Mode)

Touchscreen Paging Console - PSS-AS

Amplifiers / DPA Series

BCU-4830A / BCU-4875A
