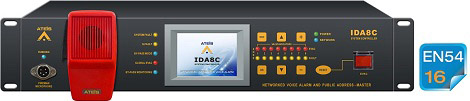

Controller - IDA8C (Matrix Mode)



Description

Контроллер IDA8C содержит усовершенствованную цифровую обработку аудио сигнала (DSP), функции управления матрицей и проигрыватель цифровых сообщений с доступом на переднюю панель для полностью контролируемого микрофона пожарного и кнопок аварийного запуска.



IDA8C также поддерживает мониторинг усилителей с горячей заменой усилителей и мониторинг импеданса линии громкоговорителей. Один IDA8C поддерживает подключение максимум к 31 управляемому устройству, через Ateis-Net.



Управляемые устройства доступны, как с одной зоной (IDA8S), так и с конфигурациями линий громкоговорителей A / B (IDA8SAB) или для мониторинга с низким сопротивлением (IDA8SL). Сенсорная ЖК-панель на IDA8C дает операторам возможность видеть подробный обзор рабочего состояния всей системы.

Высокоинтегрированная сетевая система PA/VA


Security

·  В соответствии с EN54-16, ISO 7240-16 и BS5839 / 8 - полный контролируемый контроль от капсюля

   микрофона поискового вызова, мониторинг усилителя до конца линии громкоговорителей.

·  Наблюдение за линией громкоговорителей для проводки зоны A / B.

·  Поддержка резервных сетевых кабелей, подключенных как резервная петля.

·  Журналы событий и отказов через переднюю ЖК-панель или программное обеспечение

   Ateis Studio.

Connectivity

·  До 48 одновременных аудиоканалов в локальной сети.

·  До 256 зон в локальной сети и до 8192 зон в глобальной сети.

·  Полностью цифровой с 8 аудиовходами и 8 аудиовыходами.

·  9 контролируемых входов управления и 8 выходов управления, 1 выход неисправности и

   1 релейный выход EVAC.

·  2 выделенных и контролируемых порта устройств для пейджинговых консолей.

·  Гибкое использование сетевых карт, CAT5-100M и Fiber-20 км.

·  32-битный DSP с превосходным аналого-цифровым и цифро-аналоговым преобразованием.

·  Внутренняя цифровая память сообщений до 100 минут в формате WAV (16k 16bit) или 400 минут

   в формате G.722.

Featuers

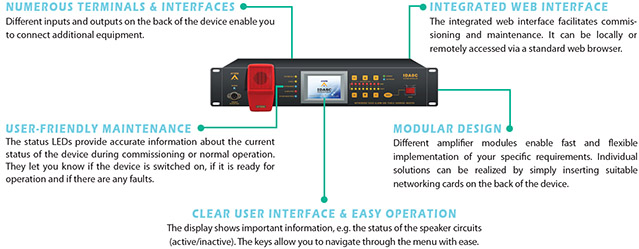

·  Цветной сенсорный дисплей на передней панели, позволяющий перемещаться по различным

   системным меню.

·  Экономичные решения с использованием режима переключения для многозонного усилителя.

·  Плеер сообщений и мониторинг сообщений.

·  Совместимость с IP-медиа стримерами TERRACOM.

·  Сигналы тревоги и звуковые сигналы хранятся в модулях IDA8C и IDA8S (AB).

·  Полное резервирование системы с использованием коммутационных устройств IDA8RU.

Specifications

Электрические характеристики

·  Электропитание от сети

  Напряжение: 115 ~ 230 В переменного тока ± 15%, 50/60 Гц

  Потребляемая мощность: 48 Вт

  Номинал предохранителя: 1,6 А

·  Батарейный источник питания

◌  Напряжение: 18 ~ 30 В постоянного тока

◌  Потребление в усилителе: 1,4 А

Audio Characteristics

 ·  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

·  Линейные входы (дополнительная плата аудиовхода)

◌  Разъем: 3-контактный феникс

◌  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

◌  SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Входная чувствительность: 0 ~ 66 дБн / с шагом 6 дБ

◌  Входное сопротивление: 10 кОм

·  Линейные выходы (дополнительная плата аудиовыхода)

◌  Разъем: 3-контактный феникс

◌  SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Сигнал: 0 дБ

◌  Выходное сопротивление: <100 Ом

·  Мощность усилителя (на зону): 1000 Вт (макс.)

·  Мониторинг акустической линии

◌  <5 Ом (КОРОТКИЙ)

◌  5 ~ 5000 Ом (значение импеданса)

◌  > 5000 Ом (ОТКРЫТО)

Mechanical

·  Размеры (Ш x В x Г): 486 x 88 x 313 мм

·  Вес: 5,36 кг

·  Монтаж: 19-дюймовая стойка 2U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Теплоотдача: 153 БТЕ / ч

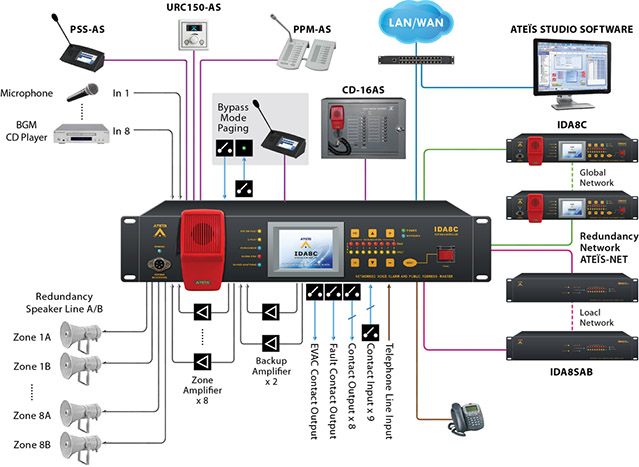

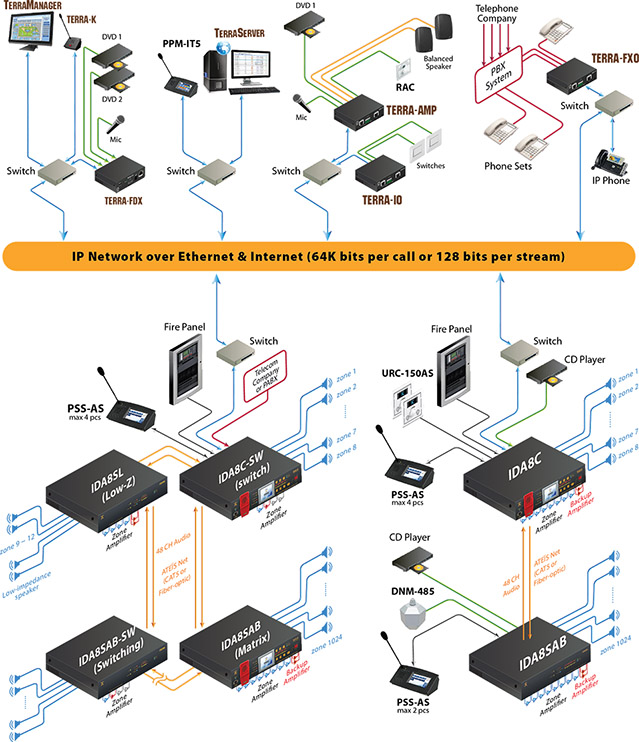

Схема системы
