OCTO Jr - Standalone Audio Processor |
|
 |
|
 |
|
OCTO Jr
- это автономный процессор DSP, который поставляется с 6
фиксированными аналоговыми входами и 6 фиксированными аналоговыми
выходами, а также 3 настраиваемыми слотами ввода-вывода, а слот E-card предназначен для специальной карты ввода-вывода, которая
может быть установлена, как 4 цифровая карта
OCTO-Link или 2-канальная карта аналогового аудио
выхода. Таким образом, возможная конфигурация
OCTO Jr включает 18x10 входов/выходов, 14x14 входов / выходов и 10x18 входов / выходов по
4 каналам
OCTO-Link или 14x8 входов / выходов, 10x14 входов/выходов и 6x16 входов / выходов по 2 каналам аналогового аудио
выхода. Плата
OCTO-Link обеспечивает два входа аудиоканала и два аудио/выхода канала для одновременной двунаправленной передачи данных следовательно,
к
OCTO J, через
OCTO-Link можно подключить широкий спектр удаленных цифровых устройств расширения ввода / вывода, таких как устройства
Xavtel RWD и цифровой усилитель
OL-AMP Low-Z, для децентрализованных многокомнатных приложений.
OCTO-Link легко подключается, через кабель
STP CAT5 / 6.
OCTO Jr также имеет порт
RS485 и порт Ethernet для стороннего управления, а также 4-канальный логический ввод / вывод и
2-канальный вход управления для дальнейшего расширения. OCTO J
имеет 6 программируемых
регуляторов, позволяющих напрямую управлять любой функцией DSP на передней панели. Кроме того, порт USB, расположенный на передней
панели, поддерживает воспроизведение музыки и сообщений, а порт mini-USB, расположенный на задней панели, может подключаться к ПК/ноутбуку для дистанционной конференц-связи AEC, через Skype, WeChat, WhatsAPP и т. д. придерживаться принципа
«простота использования», предопределенная и фиксированная конфигурация позволяет без усилий программировать систему на
программном обеспечении
OCTO Jr Designer. |
|
Функциональность:
●
18x10 входов /
выходов, 14x14 входов / выходов и 10x18 входов / выходов
с использованием
OCTO-Link на E-слоте или 14x8 I / O, 10x14 I / O и 6x16
входов / выходов с использованием 2-канальной карты аналогового аудио
выхода в E-слоте;
● Стороннее
управление через RS485, Ethernet, 4 логических входа / выхода и
2 управляющих входа;
● 6
масштабируемых регуляторов для прямого управления параметрами DSP
на передней панели;
●
Интерфейс USB
2.0 для воспроизведения музыки / записи сообщений;
●
Интерфейс
Mini-USB для подключения к ПК / ноутбуку для удаленной
конференц-связи по Skype,
QQ, WeChat, WhatsApp
и т.
д.;
●
Опциональная
4-канальная входная и 4-канальная выходная карта
OCTO-Link для подключения к OL-AMP,
устройствам RWD, OL-T5 и т. д.
для пейджинга и дистанционного управления;
●
Один канал для
VoIP;
●
Встроенная
функция AEC с меньшим временем ожидания
(требуется OLA-карта);
●
Режим ожидания
для экономии энергии;
●
Отличное
качество звука (24 бита и частота дискретизации 48 кГц). |
|
Электрические
характеристики:
●
Потребляемая мощность: 36
Вт (24 В постоянного тока, 1,5 А);
●
Фантомное питание: 48 В
(макс.15 мА). |
|
Технические характеристики:
●
Частотная
характеристика: 0 ± 0,25 дБ (@ 20 ~ 20 кГц);
●
THD + N: <0,006% (при 1
кГц, полоса 20 кГц при усилении 0 дБ, вход 4 дБ);
●
EIN: -80 дБ (1 кГц при
усилении 0 дБ);
●
Динамический диапазон:>
98 дБ (20 Гц ~ 20 кГц, усиление 24 дБ);
●
Перекрестные помехи: <-70
дБ при усилении 54 дБ, входной сигнал 0 дБ
(канал к каналу) при 1 кГц);
●
CMRR: -75 дБ при 1 кГц;
●
Разрядность A / DD / A:
24 бит;
●
Частота дискретизации: 48
кГц. |
|
Подключение:
●
STP CAT5 / 6 (250 м / 820
футов);
●
Подключите до 2 пультов дистанционного управления RWD на каждый OCTO
Jr;
●
Каскадирование до 16 OL-AMP или одного RWD / DGL-MIC в конце шины. |
|
Механические:
●
Размеры (Ш x В x Г): 17,2 x 1,73 x 8,7 дюйма (436 x 44 x 221 мм);
●
Вес: 5,9 фунта (2,7 кг);
●
Передняя панель: серебристый пластик и PANTONE 432C;
●
Металлический корпус: PANTONE 7546C. |
|

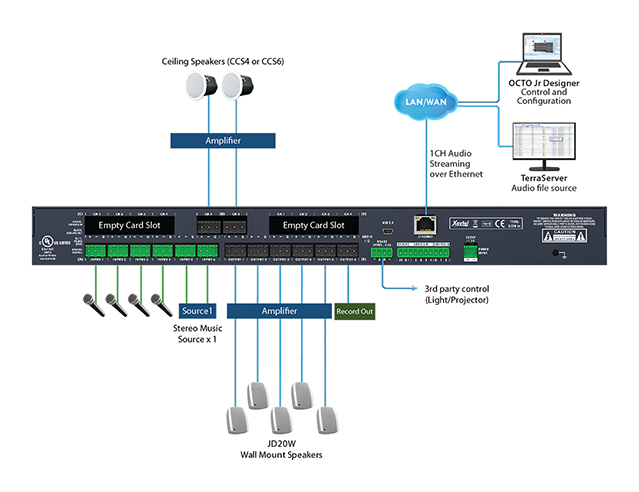

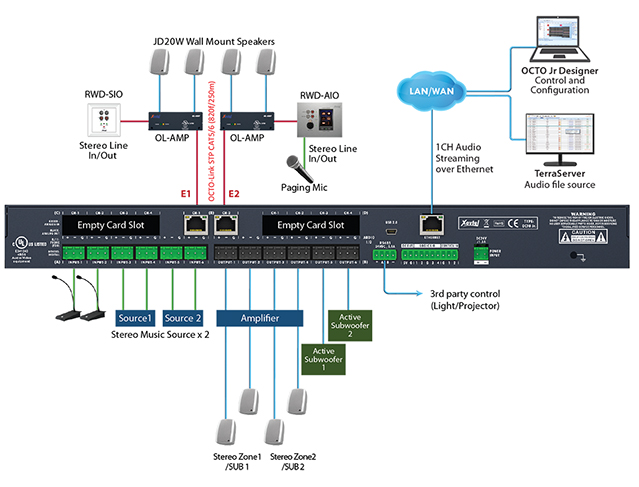

Приложение для бара/ресторана |
|
 |
|

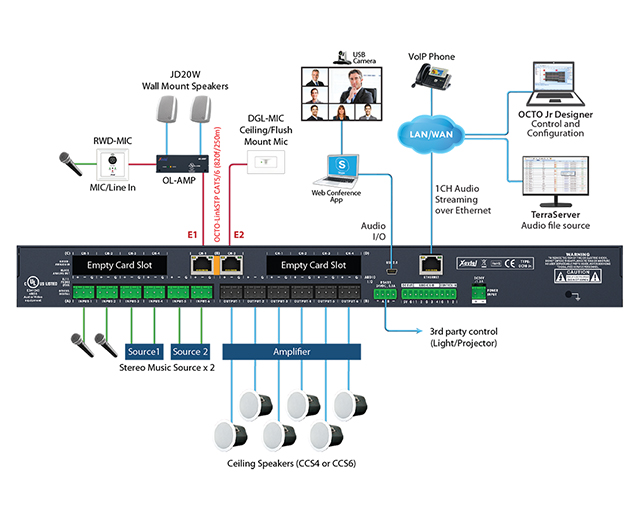

Приложение для офиса |
|
 |
|

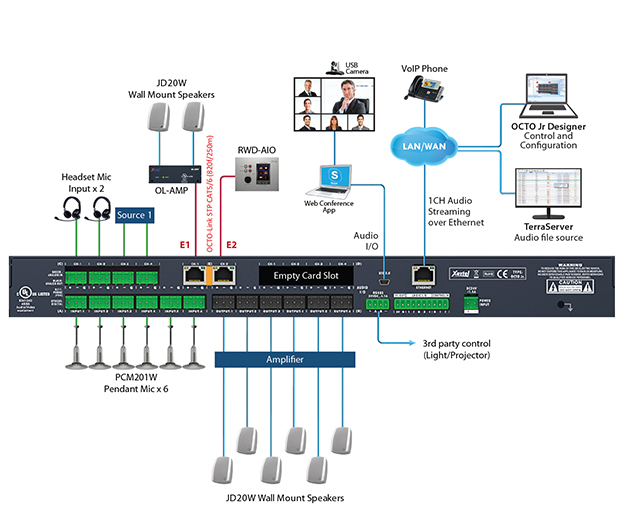

Приложение для переговорных комнат |
|
 |
|

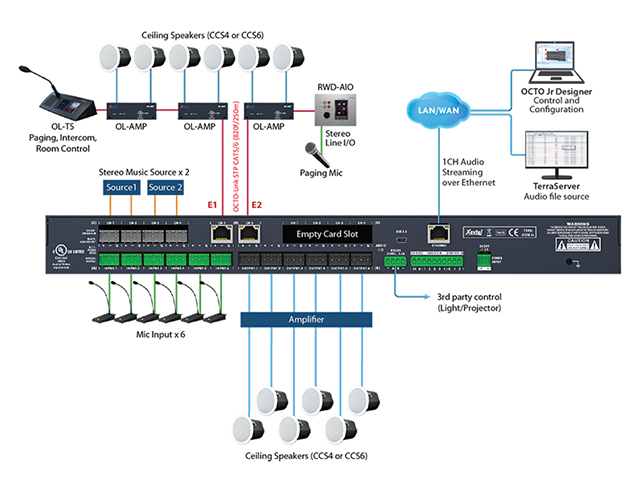

Приложение для конференц-зала |
|
 |
|
Приложение для класса |
|
 |
|

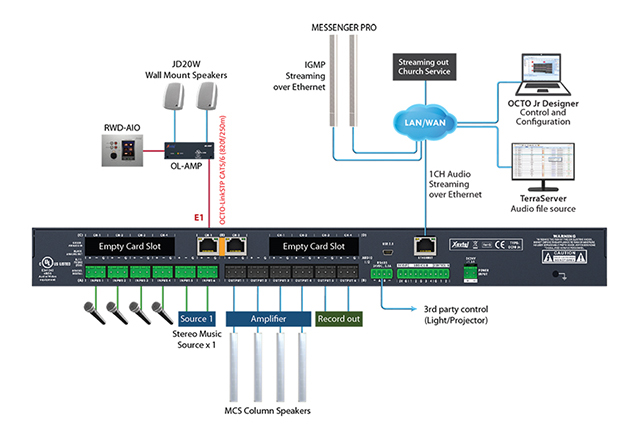

Приложение для домов
поклонения |
|
 |
|
