DDB104 - Digital Network Mic Junction Box

DDB104 - это главный блок сетевого подключения между процессором цифровой конференции DCP1000 и пультами делегатов CDM. Он будет подключен с помощью кабелей CDM-Net-Loop. Кабели могут передавать питание, цифровой звук и данные между устройствами CDM и DCP1000. Благодаря высокоскоростной сети, он позволяет сохранять все данные каждого пульта делегата в DCP1000 и вызывать данные в момент задействования модуля CDM. Это значительно экономит вычислительную мощность, но позволяет системе использовать уникальные функции DSP! Чтобы предотвратить непредвиденное отключение кабеля, DDB104 может связываться с одним процессором DCP1000 с помощью 2 соединений CDM-Net-Loop (замкнутое кольцо). Это делает всю систему полностью избыточной! К одной карте CDM-Net-Loop можно подключить до 63 устройств DDB104. Каждое устройство может работать с 4 пультами участников или другими устройствами, такими как VOTEPAD-DR. На передней панели имеется светодиодный индикатор для распознавания неисправного отключения. Для DDB104 доступно 2 типа интерфейсов: CAT5 / 6 или оптоволоконное соединение.

Функциональность:

● К одному DCP1000 можно подключить до 504 пультов

    участников и 64 усилителя DCA660;

●  Каждый подключенный делегатский пульт будет

    обрабатываться индивидуально, и все параметры будут

    сохранены в DCP1000;

●  Расширенные функции DSP, такие как 8-полосный PEQ, AGC,

    подавитель обратной связи, автоматический микшер с

    разделением усиления, шлюз с голосовой активацией и т. д.;

●  Дополнительная плата AEC-Card (подавление акустического

    эха) может быть установлена ​​в DCP1000, что позволяет

    использовать протоколы SIP и VoIP для дистанционных и

    веб-конференций;

●  Специальные функции, такие как автоматическая калибровка

    Mix-minus, запись через USB, 6 каналов. синхронный перевод

    на борту;

●  Интерпретация интегрирована в одну систему,

    дополнительная ИК-система не требуется;

●  Простота использования и настройки с автоматическим

    развертыванием сети и специальными функциями

    перетаскивания с помощью программного обеспечения

    Senator Designer.

DDB104 Особенности:

●  Подключите до 63 DDB104 в одну карту CDM-Net-Loop;

●  2 CDM-Net-Loop возможно в одном процессоре DCP1000;

●  4 микрофонных разъема XLR для подключения к пультам

    участников;

●  2 типа подключения CDM-Net-Loop: CAT5 до 100 м) или

   оптоволоконный (многомодовый или одномодовый)

    до 2000 м);

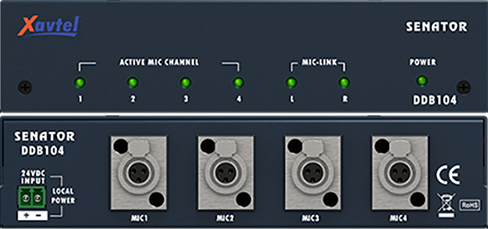

●  Светодиодный сигнал для индикации состояния CDM-Net-

    Loop.

Электрические характеристики:

●  Местное питание: 24 В постоянного тока;

●  Потребляемая мощность: 230 мА, 5,5 Вт;

●  Максимальное питание: 6А.

Максимальная длина соединения:

● 100 м для кабеля CAT5;

●  2000 м для оптоволоконного кабеля.

Механические:

●  Размеры (Ш x В x Г): 92 x 37 x 175 мм;

●  Вес: 1,4 кг;

●  Цвет: PANTONE 7546C.

Отношение к окружающей среде:

●  Рабочая температура: +23 ° F ~ +131 ° F (-5 ºC ~ +55 ºC);

●  Температура хранения: -40 ° F ~ + 158 ° F (-40 ° C ~ +70 ° C);

●  Относительная влажность: 25% ~ 95% без конденсации.

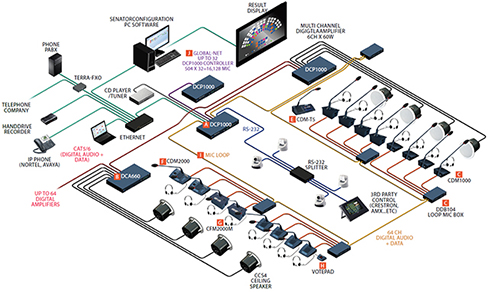

Приложение:
