Индикатор качества воздуха в жилых помещениях RaDEC

RaDEC

Прибор измеряет следующие величины:

 ●    Концентрация радона Rn, объемная активность радона (ОДА);

 ●    Эквивалентная мощность дозы фотонного излучения;

      ( рентгеновское и гамма-излучение ) (не в  облегченной версии

        RaDEC);

 ●    Концентрация угарного газа CO;

 ●    Концентрация углекислого газа CO 2;

     Относительная концентрация летучих органических соединений VOC;

 ●    Температура;

 ●    Относительная влажность.

RaDEC в первую очередь предназначен для индикации вредных для организма человека веществ в воздухе помещений зданий и для измерения дополнительных параметров этой среды. Он может предупредить пользователя в случае повышенных пределов содержания вредных веществ, и пользователь может немедленно предпринять соответствующие действия, такие как хорошая вентиляция.

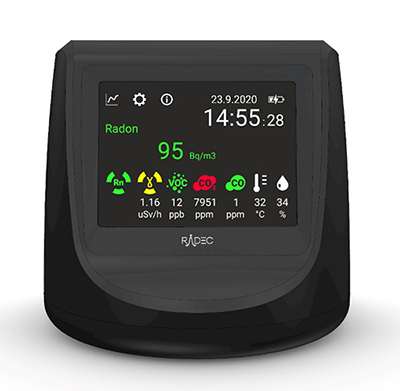

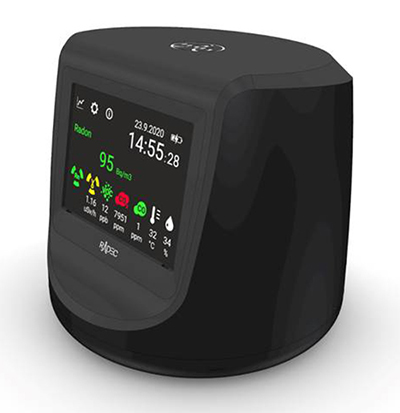

RaDEC оснащен цветным дисплеем с сенсорным управлением и сенсорной кнопкой питания (логотип TESLA) на верхней части корпуса.

В дополнение к мгновенному значению величины, отображаемому на дисплее, прибор также создает периодические записи всех измеренных величин. Эти записи могут отображаться для отдельных измеряемых величин в виде графика на дисплее длиной

100 элементов.

RaDEC может питаться от сети или от встроенного аккумулятора.

Благодаря встроенному аккумулятору индикатор портативный и может использоваться для измерения даже в местах без электроснабжения не менее 7 дней.

Для измеряемых величин можно установить два предела сигнализации «оповещение» и «предупреждение», превышение которых сигнализируется оптически на дисплее и акустически внутренней сиреной.

Устройство также отображает текущую дату и время. Он поставляется с вспомогательным сенсорным наконечником для более удобной работы.

RaDEC можно разместить в любом месте комнаты. Рекомендуется размещать его как можно дальше от окон или вентиляционного оборудования. Задняя часть индикатора должна оставаться открытой.

Технические характеристики

Чувствительность при измерении концентрации Rn

0,055 имп/час/Бк/м 3 , измерено по RaA+RaC

Статистическая погрешность Rn при 300 Бк/м 3

± 24% при измерении через 1 час
± 5% при измерении через 24 часа

Диапазон измерения Рн

около 30 – 60000 Бк/м 3

Чувствительность обнаружения гамма-излучения

0,75 имп/сек/1 мкЗв/ч (кроме облегченной версии RaDEC)

Диапазон измерения гаммы

0,1 – 10000 мкЗв/ч (кроме RaDEC облегченной версии)

Измерение гаммы и интервал отображения

3 с, значение сглажено по средневзвешенным значениям (не в облегченной версии RaDEC)

Диапазон измерения СО

0 – 800 частей на миллион

Измерение CO и интервал отображения

3 сек

Точность измерения СО

лучше, чем ± 20% / 5 лет

Диапазон измерения CO 2

0 – 40000 частей на миллион

Интервал измерения и отображения CO 2

1 мин

Точность измерения CO 2

± 20%

Диапазон измерения ЛОС

1 – 100%

Интервал измерения и отображения VOC

3 сек

Диапазон измерения Т

-40 – 125 °С

Диапазон измерения относительной влажности

0 – 100%

Измерение T, относительной влажности и интервал отображения

1 мин

Точность измерения относительной влажности

± 5%

Максимум. количество записей

2570

Интервал записи

1 час

Значение записи

радон: текущее значение скользящего среднего другие величины: среднее значение за час

Источник питания

встроенный аккумулятор или зарядное устройство через порт USB-C

Срок службы аккумулятора

мин. 7 дней

Габаритные размеры

Ø130 х 110 мм

Гарантированные условия эксплуатации

температура: от +10°C до +50°C
относительная влажность: от 0% до 80%

Основной дисплей:

Внизу дисплея находятся символы всех измеряемых величин вместе с мгновенным значением и единицами измерения. При нажатии на любой символ величины в основном поле дисплея появится название величины и измеренное значение (на рисунке выбрано измерение радона). Текущий выбранный символ внизу отображается без измеренного значения.

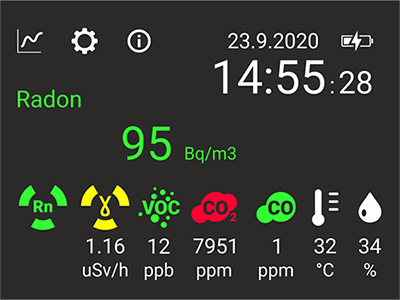

Рис. 1 – основной дисплей

Цвета отдельных символов величин отражают текущее состояние значений величин в пределах аварийных пределов. Если значение измеряемой величины"ХОРОШО", символ окрашен в зеленый цвет. Превышен лимит типа"уведомление"визуально обозначается желтым цветом, предел типа"предупреждение"в красном. Для значков величин «Температура» и «Влажность» пределы срабатывания сигнализации не указаны.

Отображение графиков:

Отображается график, созданный из записей количества, выбранного для отображения в основном поле на основном дисплее. Чтобы изменить график на другую величину, необходимо вернуться на основной экран с помощью стрелки назад в верхнем поле дисплея. На графическом дисплее отображается ход величины, указанной в верхнем поле дисплея

Рис. 2 – отображение графиков.

В верхнем поле записи текст «Запись x из y» указывает на общее количество записей (y) и запись, на которой стоит белый курсор (x). Посередине под графиком указано значение измеренной величины записи на графике, где стоит белый курсор.

На графике можно перемещаться по отдельным записям (точкам) с помощью стрелок <  и  > . С помощью кнопок <<  и  >> можно перепрыгнуть на 100 записей (страниц) графика вперед и назад. Если записей меньше, нажатие этих кнопок не работает. На графике также показаны установленные в настоящее время пределы сигнализации «уведомление» и «предупреждение» для заданного количества желтой и красной линией.

Дисплей конфигурации:

Верхняя строка одинакова для всех дисплеев конфигурации. Он содержит стрелку назад, которая нажимается для перехода к основному дисплею и в то же время сохраняет установленные значения конфигурации, и строку из 5 символов, определяющих отдельные дисплеи конфигурации «пределы тревоги», «время», «дисплей». , «звук» и «заводские настройки». Выбранный значок всегда подсвечивается.

Отображение конфигурации пределов сигналов тревоги:

Для измеряемых величин можно установить два предела сигнализации «оповещение» и «предупреждение», превышение/ниже которых всегда отображается оптически на дисплее (при выключенном дисплее этот дисплей загорается на 5 секунд) и акустически с помощью один гудок внутренней сирены. Если какая-либо тревога сохраняется длительное время, звуковая и световая индикация тревоги повторяется с интервалом в 30 минут.

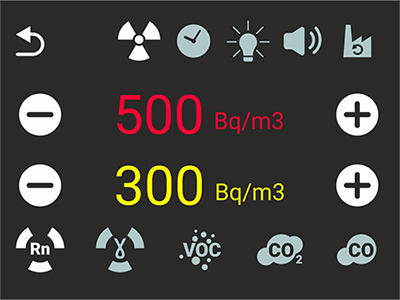

Рис. 3 – экран конфигурации пределов тревог

Пределы сигнализации имеют установленный гистерезис +/- 10% от установленного значения для превышения предела. Превышение лимита «уведомление» визуально отображается желтым цветом, лимит «предупреждение» — красным. Акустические сигналы тревоги можно отключить в настройке «Отображение конфигурации звука».

Пределы сигналов тревоги для измеренного количества CO не могут быть сброшены пользователем из-за высокой опасности CO и важности сигнала тревоги. По той же причине нельзя отключить звуковой сигнал для измеренного значения CO. При превышении лимита СО внутренняя сирена издает 5 сигналов с интервалом повторения 3 секунды, а дисплей горит постоянно.

Предельные значения по умолчанию, установленные на основе международных гигиенических и медицинских рекомендаций, следующие:

Заводская настройка пределов

-

-

-



уведомление

предупреждение



Рн

300

500

Бк/м 3

Гама

1

100

мкЗв/ход

СО

50

100

частей на миллион

СО 2

800

1500

частей на миллион

ЛОС

50

70

%

При установке лимитов нижняя строка символов позволяет выбрать количество,

для которого будут установлены лимиты. Заводские значения пределов тревоги соответствуют приведенной выше таблице, значения могут быть изменены пользователем нажатием кнопок + и – или нажатием значения тревоги (выскакивает цифровая клавиатура). Заводские значения пределов тревоги можно в любой момент сбросить на «экране конфигурации заводских настроек».

Гарантия:

●    Гарантийный срок на данное устройство составляет 24 месяца

       с момента покупки;

●    В случае рекламации по гарантии обратитесь в сервисный отдел;

●    Гарантия распространяется на материальные или производственные

       дефекты, а не на повреждения, возникшие при транспортировке,

       погрузочно-разгрузочных работах и ненадлежащем использовании;

●    В случае неправильного и непрофессионального использования или

       при нарушении пломбы гарантия прекращается;

●    Гарантийное исполнение продлевает гарантийный срок

       на время ремонта.

●    По окончании срока службы продукт следует утилизировать,

       как электронные отходы.
