Аудио/Видео спецавтомобиль ПУС Форд-Транзит 5 кВт - предназначен для обеспечения культурно-массовых мероприятий предвыборных компаний и доведение важной оперативной информации до граждан при внештатных ситуациях.

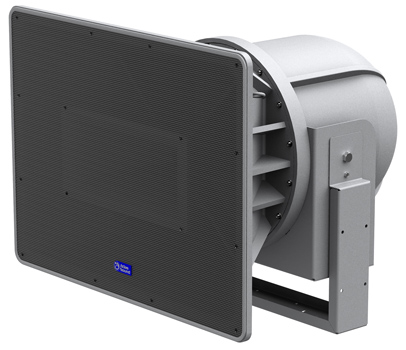

Всепогодный рупор AH94-15-BSG



Технические параметры:

Номинальная мощность

250 Вт

Частотный диапазон

75 ÷ 14500 Гц   +/- 5 дБ

Тип драйвера

LF: ". НЧ-динамик под давлением рама ВЧ 1" (1)

15 компрессионный драйвер с титановой диафрагмой

Дисперсия

90 ° х 40 °

Чувствительность

104 дБ SPL

Импеданс

/70V/100V

Высота, см

52,07

Ширина, см

76,2

Глубина, см

78,74

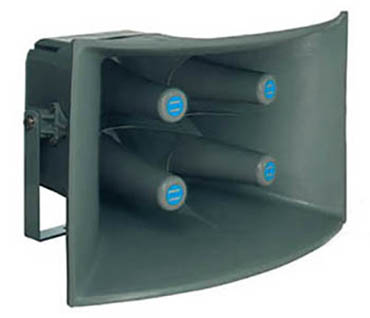

Всепогодный рупор TR 400 -SX





Технические параметры:

Номинальная мощность

600 Вт

Частотный диапазон

100 ÷ 10000 Гц

Тип драйвера

 4 x UT150

Дисперсия

125 ° х 150 °

Чувствительность

141 дБ SPL

Импеданс

16Ω

Высота, мм

410

Ширина, мм

680

Глубина, мм

545

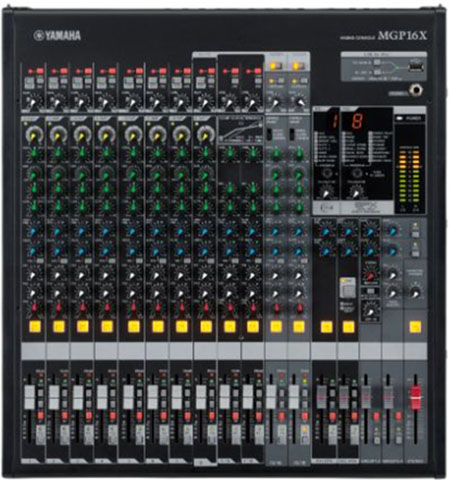

Микшерный пульт MG16XU



 16-Channel Mixing Console

  Max. 10 Mic / 16 Line Inputs (8 mono + 4 stereo)

  4 GROUP Buses + 1 Stereo Bus

  4 AUX (incl. FX)

   “D-PRE” mic preamps with an inverted Darlington circuit

  1-Knob compressors

   High-grade effects: SPX with 24 programs

  24-bit/192kHz 2in/2out USB Audio functions

  Works with the iPad (2 or later) through the Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter

  Includes Cubase Al DAW software download version

  PAD switch on mono inputs

  +48V phantom power

  XLR balanced outputs

  Internal universal power supply for world-wide use

  Rack Mount Kit Included

  Metal chassis

  Dimensions (W×H×D): 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")

  Net Weight: 6.8 kg (15.0 lbs.)



Техническое описание на аудио/видео спецавтомобиль PUS Ford - Transit 5 кВт.



      В базовый комплект аудио/видео  PUS Ford-Transit - включены нижеследующие позиции:



   Всепогодные рупора: AH94-15-BSG /250-400 Вт/ ,100 В, TR 400-SX  /240-600 Вт/,100 В

     в  количестве - 21 шт., по выбору Заказчика. колонки R.5 HPT - 200 Вт,100 В , в  количестве – 2 шт.

     и более, в соответствии с техническим заданием Заказчика.



   Четыре рупора AH94-15-BSG - устанавливаются  на верхней площадке крыши спецавтомобиля,

     остальные располагаются  от спецавтомобиля на штативах по заданному периметру и

     соединяются между собой посредством кабельных катушек, или без них на заданном

     расстоянии.



   В случае, когда рупора AH94-15-BSG должны быть установлены в труднодоступных местах,

     на дальние заданные расстояния с обеспечением синхронизации звукового сигнала при

     прохождении парадов и культурно массовых мероприятий, для этого предусмотрена,

     широкополосная беспроводная сеть Точка  – Многоточка - Cambium Networks CANOPY PMP 450,

     совместно с беспроводной системой TESAUDIO 4- DIGI (RU).



   Система предусматривает Точку Доступа  Cambium Networks  PMP 450 ( AP ) – Access Point  и

     Многоточку  - Cambium Networks PMP 450 CPE.



   Абонентское устройство  - Subscriber Modul (SM) Базовая станция PMP 450, находится в салоне

      аудио/видео спецавтомобиле PUS Ford-Transit.



   Приемно-передающие модули находится  на крыше спецавтомобиля , с перекрытием по секторам

      на 360 °.



   Радиус покрытия беспроводной сети - аудио/видео сигналом, определяется техническим

      заданием Заказчика, в диапазоне частот от 5,4÷ 5,8 ГГц  до 10 - 12 км.



   Приемно-передающий модуль абонента, совместно с IP - видеокамерой крепится на штативе

     высотой до 1,8 м, вместе с всепогодным широкополосным двух полосным рупором AH94-15-BSG

     с ном. мощностью 250-400 Вт,100В.



   Обработка аудио/видео сигнала прием-передача с приемно-передающих модулей PMP 450,

     а также обработка низкочастотного сигнала обеспечивается встроенными приемно передающими

     модулями TESAUDIO 4-DIGI  c 4-канальными оконечными усилителями низкой частоты

     номинальной мощностью 250 Вт/ 4 Ом или 100 В от сети 220 В/50 Гц , со своим аккумулятором

     с длительностью автономной работы, не менее 6 часов..



    Абонентский оконечный модуль TESAUDIO 4-DIGI  (RU) с выходной мощностью до 250 Вт (RMS),

      имеет возможность обратного тестирование системы с мультимедийным программным

      обеспечением Cambium Networks на базовую станцию PMP 450  (AP) установленной в

      спецавтомобиле PUS Ford-Transit 5 kW.

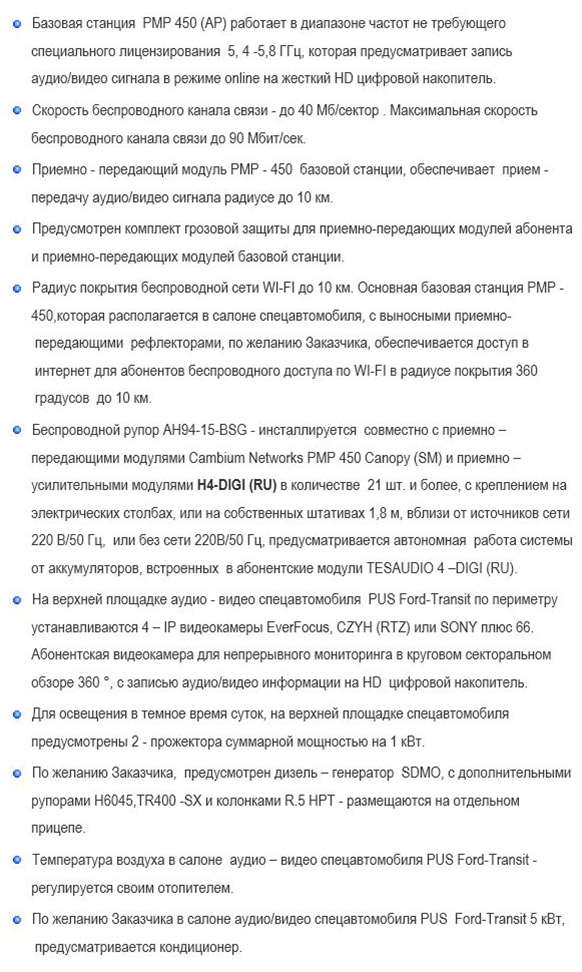

   Базовая станция  PMP 450 (AP) работает в диапазоне частот не требующего специального

      лицензирования  5, 4 -5,8 ГГц, которая предусматривает запись аудио/видео сигнала в режиме

      online на жесткий HD цифровой накопитель



   Скорость беспроводного канала связи - до 40 Мб/сектор . Максимальная скорость беспроводного

      канала связи до 90 Мбит/сек.



   Приемно - передающий модуль PMP - 450  базовой станции, обеспечивает  прием - передачу

      аудио/видео сигнала радиусе до 10 км.



   Предусмотрен комплект грозовой защиты для приемно-передающих модулей абонента и приемно-

     передающих модулей базовой станции.



    Радиус покрытия беспроводной сети WI-FI до 10 км. Основная базовая станция PMP - 450,

      которая располагается в салоне спецавтомобиля, с выносными приемно- передающими

      рефлекторами, по желанию Заказчика, обеспечивается доступ в интернет для абонентов

      беспроводного доступа по WI-FI в радиусе покрытия 360 градусов  до 10 км.



    Беспроводной рупор AH94-15-BSG - инсталлируется  совместно с приемно –передающими

      модулями Сambium Networks PMP 450 Canopy (SM) и приемно – усилительными модулями H4-

      DIGI (RU) в количестве  21 шт. и более, с креплением на электрических столбах, или на

      собственных штативах 1,8 м, вблизи от источников сети 220 В/50 Гц,  или без сети 220В/50 Гц,

      предусматривается автономная  работа системы от аккумуляторов, встроенных  в абонентские

      модули TESAUDIO 4 –DIGI (RU).



   На верхней площадке аудио - видео спецавтомобиля  PUS Ford-Transit по периметру

     устанавливаются 4 – IP видеокамеры EverFocus, CZYH (RTZ) или SONY плюс 66. Абонентская

     видеокамера для непрерывного мониторинга в круговом секторальном обзоре 360 °, с записью

     аудио/видео информации на HD  цифровой накопитель



   Для освещения в темное время суток, на верхней площадке спецавтомобиля  предусмотрены

     2 - прожектора суммарной мощностью на 1 кВт.

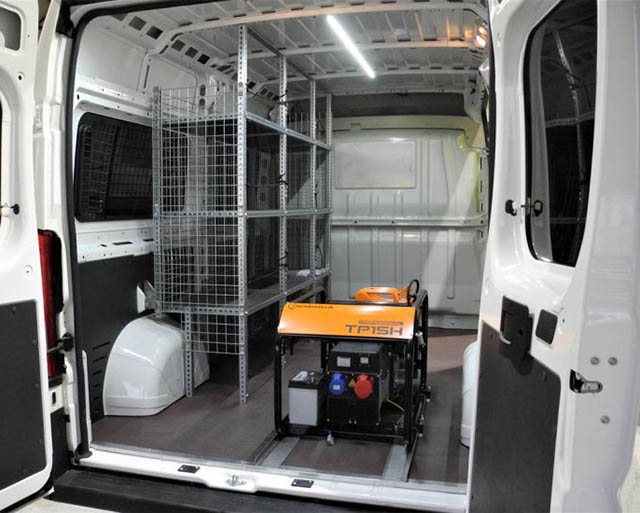

   По желанию Заказчика,  предусмотрен дизель – генератор  SDMO, с дополнительными рупорами

     H6045,TR400 -SX и колонками R.5 HPT - размещаются на отдельном прицепе.

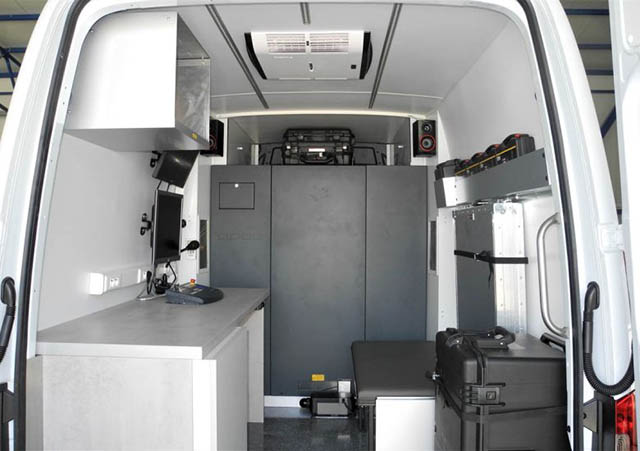

   Температура воздуха в салоне  аудио – видео спецавтомобиля PUS Ford-Transit - регулируется

      своим отопителем.



   По желанию Заказчика в салоне аудио/видео спецавтомобиля PUS  Ford-Transit 5 кВт,

     предусматривается кондиционер.



Базовая комплектация PUS Ford-Transit 5кВт



МG - 16CXU аналоговый микшерный пульт

1

Q – 2031B – 31 полосный графический эквалайзер

1

DME 24 N- цифровой процессор  эффектов

1

MSP 3 - активный студийный монитор 20 Вт

1

MEP 7000 - двухкарманный рэковый мульти - плейер и контроллер DJ DVD/MP3/CD

1

SVM -1 000  - AUDIO/VIDEO микшер 4 кан, touch-дисплей, видео-монитор, процессор

1

MD - CD1 MKII -  MD-рекордер 12% pitch,  MP3/CD плеер

1

CD - RW901SL -  CD-рекордер CD/MP3 плеер

1

DV-RA1000HD -  МАСТЕР рекордер с HD 60 Gbt 192kHz/24bit AD/DA, формат DVD-AUDIO

1

ПА 2650В (2 х 600Вт/100 В/1 х 1300 Вт)

4

Переключатель фидеров 8 х100 В

1

ПСМ 48 - Менеджер резервного питания

1

Рамка бесперебойного питания источника питания

1

Canopy PMP -450 (AP)  - базовая  станция (по желанию Заказчика)

1

Canopy PMP -450 (SM) абонентское устройство (по желанию Заказчика)

21

AUA 5613 - 04.BRDIGI8(RU) Wireles public address system - chice of 10 address, (по желанию Заказчика)

1

H4-DIGI (RU) комплект- абонентский приемно-усилительный модуль   (по желанию Заказчика)

21

ПС 48800 – источник питания

4

УПС РТ2000 – автоматический селектор сеть -резерв

1

УПС РТ 2000 /УПС РТ 48В РМ – блок аккумуляторов

1

Контейнер для аккумуляторов +4 шт. аккумулятора  12В/100Ач

2

Блок управления –коммутатор –сеть-электростанция

1

Местный щиток

1

Комплект радиомикрофона SENNHEISER EW500-945 G3 A EU

6

HD280 - наушники  /SENNHEISER/

1

Микрофон. штaтив (журaвль)

6

Колонкa/рупор AH94-15BSG, TR 400 -SX - определяются Заказчиком

21

Штaтив для колонок XP 266 ВL

21

Кaтушкa сeть – кaбeля ПСК 100

2

Кaтушкa микрофон – кaбeля ПМК 50

2

Кaтушкa выходного кaбeля ПВК 100

8

Конструкция – штaтив длa кaтушек с кaбeльным aппaрaтом

1

Конструкция - штатив 19" rack

2

EZ 350 HQ - камера  видеонаблюдения

4

YHW125-3 – (RTZ) камера видеонаблюдения (по желанию Заказчика)

4

EDR 410 M – видеорегистратор

1

EPR - 100  согласующее  устройство

1

LCM 171 - TFT 17" - видеомонитор

1

X 500  15.6" – ноутбук

1

Дизельный генератор 8,12/7,5 кВт

1

Рaбочий стол опeрaторa

1

Стул опeрaторa

1

Конструкция -полка для колонок

1

Площaдкa нa крышу для колонок

1

Кондиционер в кузове RIO 46,5

1

Отопление тепло-воздух AIRTRONIC D2

1

Автономный дизельный генератор сети 8,12/7,5 kВА

1

NS6-RCP-1000 - прожектор  500 Вт

2

Платформа для разгрузки генератора

1

Материал для сборки

1

Монтаж –сборка +документация

1

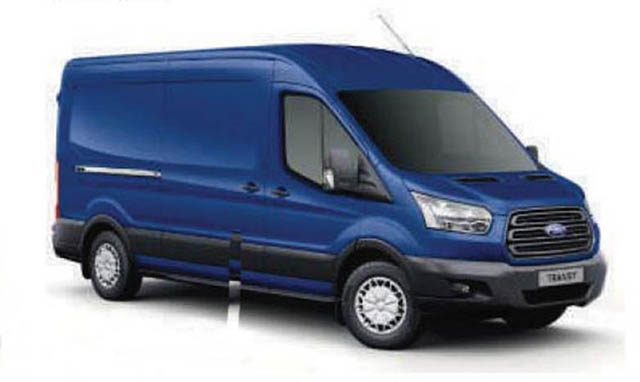

Автомобиль - Ford - Transit L3 N3 /двигатель 2,2 Duratorg TDI / Euro - 5, (цвет: синий–красный-белый)

1

Прицеп /Фургон – цельнометаллический (по желанию Заказчика)

1
