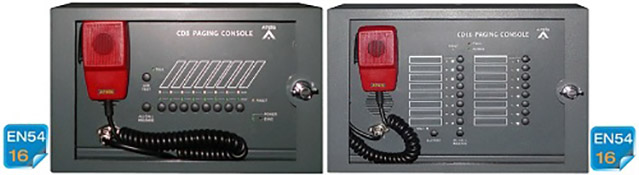

Wallmount Paging CONSOLE - CD - 8AS/16AS



Description

Пульт дистанционного пейджинга CD-8AS / CD-16AS, который обслуживает до восьми зон индивидуально с опцией общего вызова. Кнопки выбора зоны и микрофон пожарного заключены в прочный металлический корпус со степенью защиты IP30 и запирающейся дверцей. Кнопки зон CD-8AS / CD-16AS представляют одну зону или группу зон и могут быть легко запрограммированы через графический интерфейс системы с использованием функции «перетаскивания». Кнопка Push-To-Talk может быть запрограммирована для работы PTT или фиксации. Также имеются индикаторы состояния, включая Power, EVAC и Fault, которые показывают состояние всех зон. Максимальное расстояние между блоками до 300 м. CD-8AS / CD-16AS получает питание по RS485 через CAT-5 (FTP / STP), однако, если питание  по RS485 недоступно, его можно запитать локально от источника 24 В постоянного тока. В случае подключения 4 комплектов устройств CD-8AS / CD-16AS к 4 комплектам портов PDC одновременно,  может потребоваться внешний источник питания).

Features

·  Настенная выносная консоль удаленного оповещения с защитой уровня доступа 2 в соответствии

   с EN 54-16. Совместима с системой DIVA8 и обменивается данными по выделенному RS485 для

   питания, звука и данных.

·  Защищенная связь CAT5 / 6 с контроллерами и ведомыми устройствами.

·  Мониторинг микрофонного капсюля.

·  8/16 кнопок выбора зоны.

·  Кнопка общего вызова.

·  Светодиодная кнопка тестирования.

·  Светодиод питания, светодиод эвакуации, светодиод состояния и неисправности.

·  Сертификат EN54-16.

·  Настенный корпус

Specifications

Электрические характеристики

·  DC / аккумулятор

◌  Напряжение: 18 ~ 30 В постоянного тока

◌  Потребляемая мощность
·  CD-8 / CD-8AS / CD-16 / CD-16AS: 4 Вт

Audio Characteristics

·  Направленность микрофона: однонаправленный

·  Частотная характеристика микрофона: 100 ~ 16 кГц

·  Максимальная мощность динамика: 1 Вт

·  Частотная характеристика громкоговорителя: 10 Гц ~ 18 кГц

·  Максимальный выходной уровень: +6 дБ

·  Системное подключение

◌  Тип кабеля: CAT5 / 6, 10-контактный (FTP), RJ45

◌  Длина: 100 м

Mechanical

·  Размеры (Ш x В x Г)

◌  CD-8 / CD-8AS: 320 x 190 x 130 мм

◌  CD-16 / CD-16AS: 350 x 130 x 130 мм

·  Вес

◌  CD-8 / CD-8AS: 3,6 кг (7,9 фунта)

◌  CD-16 / CD-16AS: 4,7 кг (10,4 фунта)

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Рейтинг IP: 30

·   Рассеивание тепла

◌  CD-8 / CD-8AS: 10 БТЕ / час

◌  CD-16 / CD-16AS: 12 БТЕ / час

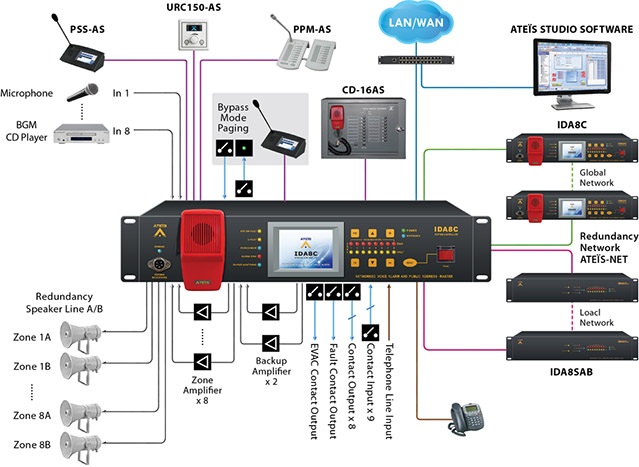

Схема системы
