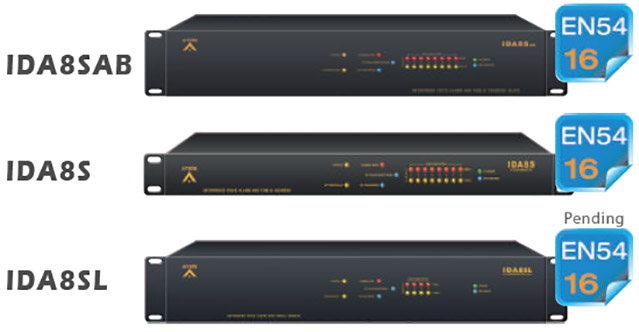

Slave Unit - IDA8S/IDA8SAB/IDA8SL


Description

Управляемые устройства IDA8SAB, IDA8S, IDA8SL содержат усовершенствованную цифровую обработку аудиосигналов (DSP), функции матричного управления и проигрыватель цифровых сообщений, а также мониторинг усилителя с помощью усилителей с горячей заменой и мониторинг импеданса линии громкоговорителей. Каждый входной и выходной канал оснащен широким спектром устройств предварительной и последующей обработки, таких как контроллеры громкости, микшеры и переключатели маршрутизации, компоненты приоритета и пейджинга, эквалайзеры, компрессоры, лимитеры и линии задержки.

Security & Connectivity

·  Поддержка резервных петлевых сетевых кабелей.

·  Усовершенствованное наблюдение за линиями громкоговорителей для проводки зоны

   A / B (IDA8SAB).

·  В соответствии с EN54-16, ISO 7240-16 и BS5839 / 8, полный мониторинг от капсулы микрофона

   поискового вызова до конца линии громкоговорителя.

·  До 48 одновременных аудиоканалов в локальной сети.

·  До 256 зон в локальной сети.

Features

·  До 256 приоритетов, которые можно настроить для 256 зон (512 AB) в локальной сети.

·  До 32 IDA8C с IDA8S (AB) по локальной сети, что позволяет конфигурировать систему

   до 32 x 8 зон.

·  Совместимость с IP-медиа-стримерами VNB.

·  Защищенная аудиосеть AteÏs -Net, обеспечивающая одно- или многорежимную сеть

   с 48 аудиоканалами, 32 бита, 48 кГц.

·  Автоматический обмен сообщениями в контроллере IDA8C и ведомом устройстве IDA8S (AB).

·  Звуковые сообщения могут быть загружены через канал Ethernet.

·  Плеер сообщений и мониторинг сообщений.

·  Стандартные тестовые, аварийные и звуковые сигналы хранятся в контроллере IDA8C

   и подчиненных устройствах IDA8S (AB).

·  Экономичные решения с использованием режима переключения для многозонного использования

   усилителя.

Specifications

Электрические характеристики

·  Источник питания 24 В постоянного тока

◌  Напряжение: 18 ~ 30 В постоянного тока

◌  Потребление в усилителе: 1,4 А

Audio Characteristics

·  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

·  Линейные входы (дополнительная плата аудио входа)

◌  Разъем
·  IDA8S: 3-контактный
·  Phoenix ◦ IDA8SAB: 3-контактный
·  Phoenix ◦ IDA8SL: SPEAKON (электронно симметричный)

◌  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

◌  SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Входная чувствительность: 0 ~ 66 дБ / с шагом 6 дБ

◌  Входное сопротивление: 10 кОм

·  Линейные выходы (дополнительная плата аудио выхода)

◌  Разъем:
·  IDA8S: 3-контактный
·  Phoenix ◦ IDA8SAB: 3-контактный
·  Phoenix ◦ IDA8SL: XLR

◌   SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Сигнал: 0 дБ

◌  Выходное сопротивление: <100 Ом

·  Мощность усилителя (на зону): 1000 Вт (макс.)

·  Мониторинг акустической линии

◌  <5 Ом (КОРОТКИЙ)

◌  5 ~ 5000 Ом (значение импеданса)

◌  > 5000 Ом (ОТКРЫТО)

Mechanical

·  Размеры (Ш x В x Г)

◌  IDA8S: 486 x 44 x 285 мм

◌  IDA8SAB: 486 x 88 x 289 мм

◌  IDA8SL: 486 x 88 x 300 мм

·  Вес

◌  IDA8S: 4,2 кг

◌  IDA8SAB: 5 кг

◌  IDA8SL: 4,2 кг

·  Монтаж

◌  IDA8S: 19-дюймовая стойка высотой 1U

◌  IDA8SAB: 19-дюймовая стойка 2U

◌  IDA8SL: 19-дюймовая стойка 2U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Теплоотдача: 126 БТЕ / ч

Схема системы
