Slave Unit - DIVA - 8SG2

DIVA-8SG2 - это блок расширения для контроллера DIVA-8MG2. Он увеличивает количество зон пейджинга на 8 зон для каждого управляемого блока, добавленного в систему. К контроллеру DIVA-8MG2 по локальной сети можно подключить до 15 управляемых устройств. Полная система DIVA обеспечивает до 128 зон (A / B). Блоки DIVA-8SG2 подключаются к системе, через экранированный кабель STP CAT5 / 6 (макс. Длина 100 м). DIVA-8SG2 имеет ту же мощность 1000 Вт, что и контроллер DIVA-8MG2 (при 100 В) на каждом канале усилителя (музыка + голос). Отдельный музыкальный или голосовой канал или оба канала могут быть вручную / автоматически маршрутизированы в зоны с помощью настроек программного обеспечения DIVA. Для максимальной гибкости подключенные усилители могут распределять свою мощность по нескольким управляемым устройствам, или к системе могут быть добавлены дополнительные каналы усилителя, чтобы помочь там, где требуется большая выходная мощность. Сигнал усилителя 100 В подключается к управляемым устройствам для создания сигнальной шины 100 В.

Функциональность:

●  Недорогая архитектура усилителя с коммутацией каналов 2 голоса

    и музыки (плюс функция резервного усилителя);

●  9 контролируемых логических управляющих входов, 8 неконтролируемых

    логических управляющих входов;

●  Обеспечивает мощность до 1000 Вт на канал усилителя;

●  Контроль линии громкоговорителей (короткое замыкание, обрыв,

    плохой импеданс) для проводки зоны громкоговорителей (A / B);

●  1 реле неисправности и 1 выход реле эвакуации;

●  Монтаж в стандартную 19-дюймовую стойку высотой 1U;

●  8 контактов логического реле;

●  Сертификат EN54-16.

Электрические характеристики:

●  Электропитание от сети;

●  Напряжение: 230/115 В переменного тока ± 15%, 50/60 Гц;

●  Потребляемая мощность: 35 Вт;

●  Номинал предохранителя: 1,6 А;

●  Батарейный источник питания;

●  Напряжение: 18 ~ 30 В постоянного тока;

●  Потребление в усилителе: 1,4 А.

Технические характеристики:

●  Частотная характеристика: -3 дБ при 20 Гц и 20 кГц;

●  Мощность усилителя (на канал): 1000 Вт (макс.).

Механические:

●  Размеры (Ш x В x Г): 483 x 44 x 277 мм (19 x 1,7 x 11 дюймов);

●  Вес: 3,9 кг (8,6 фунта);

●  Монтаж: 19-дюймовая стойка высотой 1U;

●  Цвет: RAL 7016.

Отношение к окружающей среде:

●  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF);

●  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF);

●  Относительная влажность: от 20% до 95%;

●  Давление воздуха: от 600 до 1100 гПа;

●  Теплоотдача: 120 БТЕ / час.

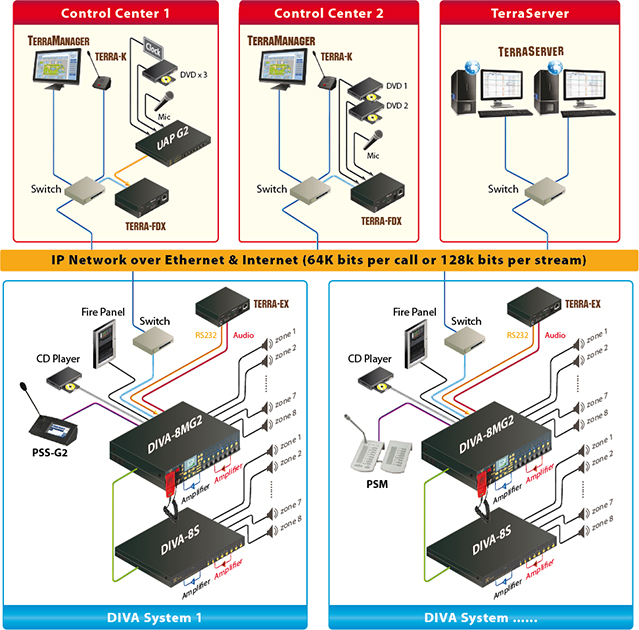

Приложения:
