Security Matrix Switcher - RU - MAIN

Функциональность:

Модули резервирования коммутации IDA8 RU обеспечивают высокий уровень резервирования и действуют как первичное/вторичное коммутационное устройство для контроллера IDA8C и управляемого устройства IDA8SAB. RU-MAIN - это устройство с полным резервированием процессора, RU-MAIN предоставляет 2 контролируемых порта PDC для пейджинга удаленных устройств, 8 зон A / B динамиков, 8 контролируемых усилителей и два резервных усилителя. RU-MAIN отвечает за переключение первичного процессора IDA8C и вторичного процессора IDA8C, а также может контролировать состояние процессора. Если основной процессор выходит из строя, RU-MAIN автоматически обнаруживает, и все сигналы, в том числе от периферийных устройств, переключаются на вспомогательный процессор.

Электрические характеристики:

●  Источник питания 24 В постоянного тока;

●  Напряжение: 24 В постоянного тока;

●  Потребляемая мощность: 600 мА.

Соединения:

●  8 линий динамиков, 8 усилителей, 2 резервных усилителя,

    2 входа PSS, 2 выхода записи;

●  Коммутация: электромеханические реле;

●  Время переключения: 6 секунд (период наблюдения IDA8);

●  Подключения: RJ45, винтовые клеммные колодки;

●  Светодиодный дисплей: питание, первичная система IDA8 активна,

    вторичная система IDA8 активна;

●  Управляющие входы: первичный сторожевой таймер системы

    IDA8, вторичный сторожевой таймер системы IDA8;

●  Управляющие выходы: активна первичная система IDA8,

    активна вторичная система IDA8, расширение.

Механические:

●  Размеры (Ш x В x Г): 436 x 88 x 150 мм (17,2 x 3,5 x 5,9 дюйма);

●  Вес: 4,5 кг (10 фунтов);

●  Монтаж: 19-дюймовая стойка 2U;

●  Цвет: RAL 7016.

Отношение к окружающей среде:

●  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF);

●  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF);

●  Относительная влажность: от 20% до 95%;

●  Давление воздуха: от 600 до 1100 гПа;

●  Тепловыделение: 50 А / час.

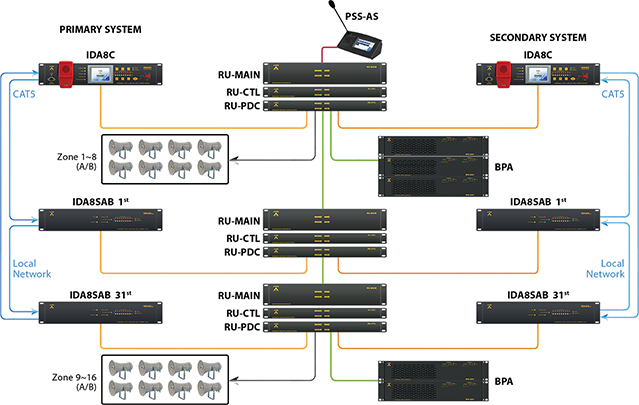

Блок - схема полного резервирования:

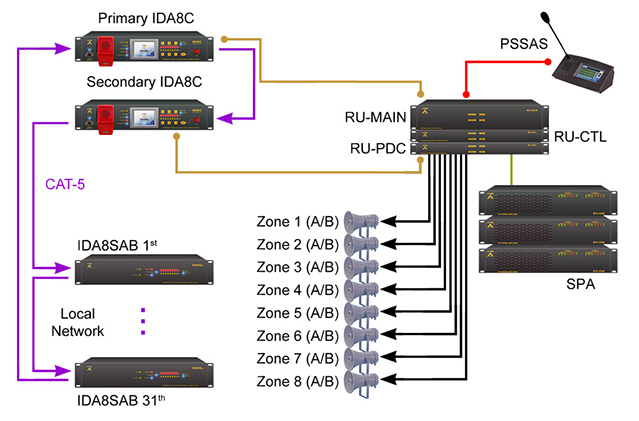

Блок - схема частичного резервирования:
