Secondary Unit - BTQ - SLB




Description

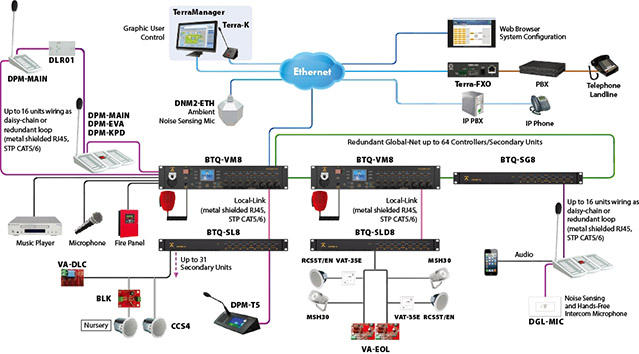

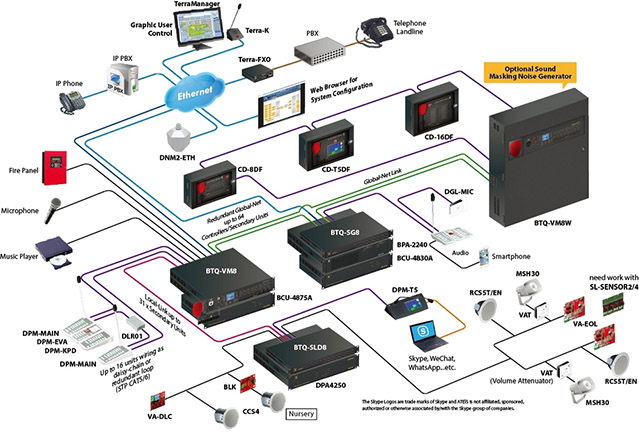

BTQ-SL8 - Модуль расширения для контроллера BTQ-VM4 / 8 PA/VA. Это увеличивает количество зон еще на 8 зон громкоговорителей до 31 управляемого блока BTQ-SL8, можно добавить на контроллер, через выделенную локальную сеть digilink, обеспечивая максимум 256 зон A / B и одновременно увеличивая количество входных и выходных контактов, доступных в системе.

BTQ-SL8 подключается к основному устройству, через кабель STP CAT5 / 6 с металлическим экранированным разъемом RJ45 (макс. Длина 10 м между устройствами).

BTQ-SL8 способен выдерживать нагрузку на динамик 1000 Вт на зону и максимум 2000 Вт на единицу.

BTQ-SL8 содержит 9 контролируемых входов EVAC, запускаемых сухим контактом, 8 входов логического управления и 8 выходов релейного управления (настраиваются через веб-браузер). Вдобавок BTQ-SL8 имеет интерфейс цифровой консоли управления и пейджинга.

Функциональная универсальность дополнительно повышается за счет специального веб-браузера ATEÏS, такого, как уровень, PEQ, маршрутизация звука, мониторинг и управление, планировщик событий и звонков для школ, управление приоритетами (уровень приоритета   1 ~ 99).

Features

·  Воспроизведение фоновой музыки и перелистывание могут выполняться одновременно.

·  Чрезвычайно низкое энергопотребление в режиме ожидания (3,5 Вт).

·  Аттенюаторы громкости могут быть установлены на контролируемых линиях громкоговорителей

   без кабеля обратной связи.

·  Стороннее управление через RS232 или Ethernet.

Specifications

Электрические характеристики

·  Вход питания постоянного тока: 21 В ~ 29 В постоянного тока

·  Потребляемая мощность

◌  Полная мощность: 13,5 Вт

◌  В режиме ожидания: 3,5 Вт

Audio Characteristics

·  Разрядность A / DD / A: 24 бит

·  Частота дискретизации: 48 кГц

·  Частотный диапазон: 20 Гц ~ 20 кГц (± 1 дБ) при 0 дБ

·  SNR:> 80 дБ

·  THD + N: <0,01% при усилении 0 дБ, 4 дБ (1 кГц) в

·  EIN: <-80 дБрА при усилении  0 дБ

·  Максимальный выходной уровень: 17 дБ

·  Перекрестные помехи:> 93 дБ при усилении 0 дБ, 0 дБ (10 кГц) в

·  Выходное сопротивление: 30 Ом

Wattage Capacity

·  1000 Вт на зону / 2000 Вт (макс.) На блок

Mechanical

·  Размеры (Ш x В x Г): 437 x 44 x 258,5 мм

·  Вес: 2,6 кг

·  Монтаж: 19-дюймовая стойка высотой 1U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Теплоотдача: 48 БТЕ / час
