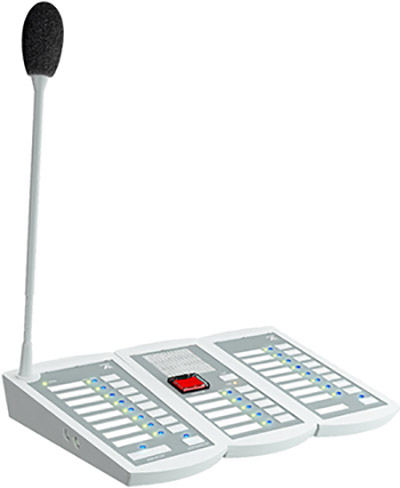

Paging Console DPM Series




Description

DPM состоит из трех блоков: DPM-MAIN, DPM-EVA и DPM-KPD. К BTQ-SL8 можно подключить до 8 консолей пейджинга, а к BTQ-VM4 / VM8 / SG8 - 16; подключение может быть последовательным или резервным. К каждому DPM-MAIN можно подключить один DPM-EVA, и до 15 DPM-KPD можно подключить к одному DPM-MAIN с помощью плоского кабеля. Максимальная длина кабеля связи между контроллером / вспомогательными устройствами и консолями пейджинговой связи составляет 250 м (820 футов) через кабель STP CAT5 / 6 с металлическим экранированным разъемом RJ45. Если управляющий сигнал DPM недостаточно сильный, его можно подключить к цифровому повторителю петли DLR01, чтобы увеличить расстояние на 250 м. А если мощности недостаточно, подключите к DLR01 локальное питание 24 В постоянного тока. Капсюль микрофона DPM-MAIN полностью контролируется и имеет функцию автоматической регулировки усиления (AGC) для автоматического увеличения / уменьшения уровня микрофона. Программируемые кнопки могут действовать как одиночный или групповой выбор зоны, запуск события, запись, кнопка воспроизведения сообщения.  Все настройки настраиваются через веб-браузер. Кнопку разговора можно запрограммировать на PTT (нажмите, чтобы говорить) или на режим фиксации. DPM также является экологически чистым продуктом с чрезвычайно низким энергопотреблением (<1 Вт) в режиме ожидания

Features

DPM-MAIN - Цифровой резервный микрофон пейджинга

·  Кнопка разговора (нажмите для разговора или в режиме фиксации).

·  8 программируемых кнопок с индивидуальным светодиодным индикатором состояния.

·  Микрофон на гибкой стойке (мониторинг микрофонного капсюля)

·  Светодиод состояния (питание, занято, удержание, разговор, все вызовы и завершение

   всех вызовов).

·  Кнопка All / Release (выбрать / отменить выбор всех зон).

·  Регулятор громкости динамика и микрофона.

·  Функция AGC (автоматическая регулировка усиления).

·  К BTQ-SL8 можно подключить до 8 консолей пейджинга, а к BTQ-VM4 / VM8 / SG8 - 16;

   проводка  может быть гирляндной или резервированной.

DPM-EVA - Блок EVAC с динамиком и дополнительными кнопками

·  5 программируемых кнопок с индивидуальным светодиодным индикатором состояния.

·  Контролируемый громкоговоритель.

·  Светодиод состояния (занято, удержание и неисправность).

·  Кнопка EVAC и кнопка сброса.

DPM-KPD - Дополнительная микрофонная клавиатура 8 + 1

·  8 программируемых кнопок с индивидуальным светодиодным индикатором состояния.

·  Светодиод состояния (питание, удержание при занятости, разговор, все вызовы и завершение

   всех вызовов).

·  Кнопка All / Release.

Specifications

Электрические характеристики

·  Вход питания постоянного тока: 21 В ~ 29 В постоянного тока

·  Потребляемая мощность: полная мощность / режим ожидания

◌  DPM-MAIN: 5 Вт / 1 Вт

◌  DPM-EVA: 0,5 Вт / 0,3 Вт

◌  DPM-KPD: 1 Вт / 0,5 Вт

Аудио характеристики (общие)

·  Разрядность A / DD / A: 24 бит

·  Частота дискретизации: 48 кГц

·  Частотный диапазон: 20 Гц ~ 20 кГц (± 1 дБ) при 0 дБ

·  SNR:> 85 дБ

·  THD + N: <0,2% при усилении 26 дБ, -26 дБ(1 кГц)

·  Максимум. уровень звукового давления динамика: 90 дБ на расстоянии 3 м

·  Максимум. уровень звукового давления микрофона: 105 дБ на расстоянии 3 м

·  Тип капсулы: электретный конденсаторный

·  Чувствительность капсулы: -15 дБ / Па при 1 кГц

·  Направленность капсулы: однонаправленная

·  Диаграмма направленности: кардиоидная

Mechanical

·  Размеры (Ш x В x Г)

  Основание DPM-MAIN: 108 x 46 x 200 мм

  DPM-MAIN с микрофоном: 108 x 319 x 200 мм

◌  ДПМ-КПД / ДПМ-ЭВА: 96 x 46 x 200 мм)

·  Вес: 0,5 кг

·  Цвет: RAL 7035

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Рассеивание тепла

◌  DPM-MAIN: 0,87 БТЕ / ч

◌  DPM-EVA: 0,76 БТЕ / ч

◌  DPM-KPD: 0,02 БТЕ / ч

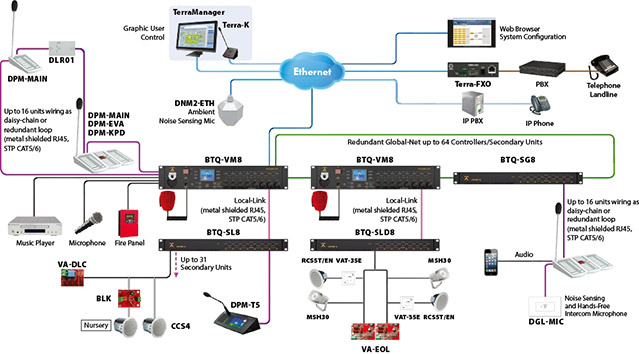

Компактное решение PA/VA

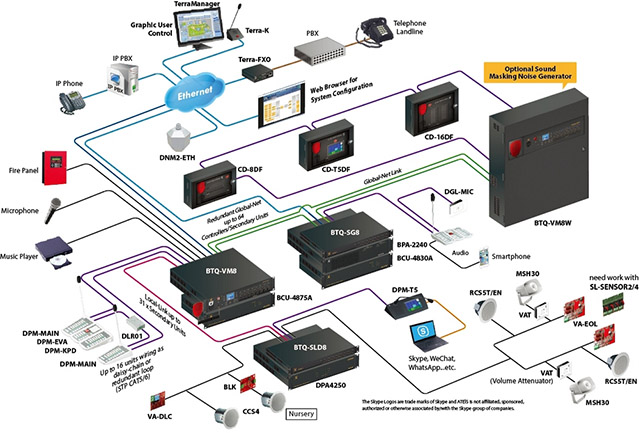

Широкомасштабное решение PA/VA
