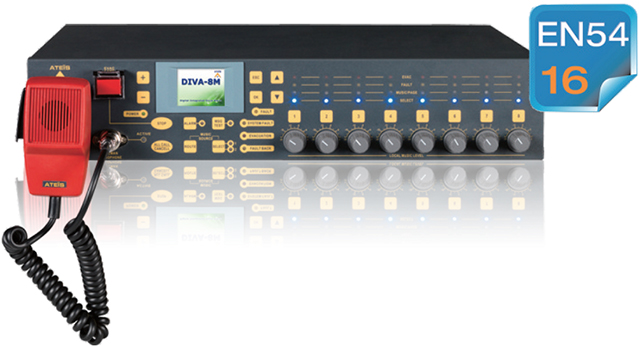

Main Controller - DIVA - 8MG2



Description

DIVA-8MG2 - это компактный 2-канальный контроллер PA / VA с максимум 128 зонами. Он обеспечивает улучшенную цифровую обработку звука (DSP), проигрыватель цифровых сообщений с хранением сообщений до 45 минут, полностью контролируемый микрофон пожарного, мониторинг усилителя с переключением на резервное копирование и мониторинг линий громкоговорителей для 16 аудио линией  (8 линий A / B). DIVA-8MG2 оснащен 5 аудио входами, включая один микрофон пожарного, одну системную консоль оповещения, один

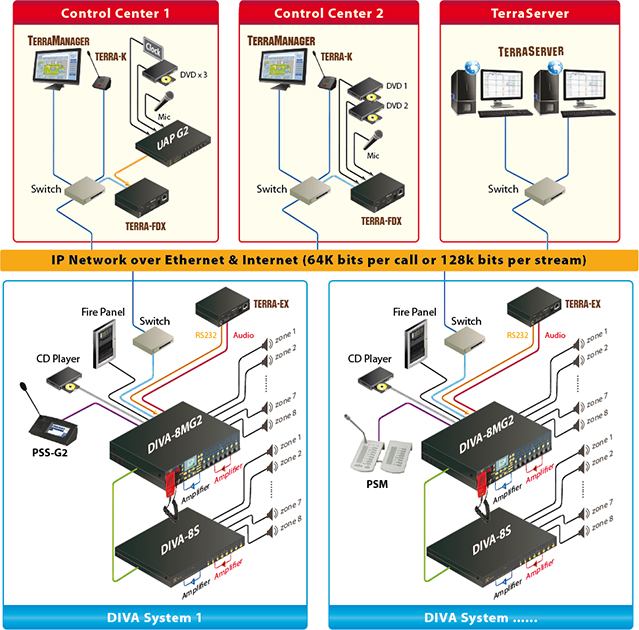

микрофонный/линейный вход и два линейных входа для фоновой музыки. Все аудио входы включают в себя регулятор громкости, эквалайзер и активацию VOX в программном обеспечении. Главный блок имеет 2 контакта состояния системы (выход) и 2 последовательных порта RS232 для стороннего управления, например, Modbus. Для более крупных установок к системе можно добавить до 15 подчиненных устройств DIVA-8S. Усилители основного устройства могут делить свою мощность с управляемыми устройствами, где требуется больше мощности. К системе могут быть добавлены дополнительные усилители. Каждое устройство DIVA-8MG2, также имеет 9 контролируемых входов для запуска (EVAC) сообщений в различных зонах. 8 входов не контролируемых логических контактов, 2 контакта внешней неисправности (вход) и 8 контактов логических выходов, также поставляются с устройством. DIVA-8MG2 может работать от сети 110 В или 230 В переменного тока и от 24 В постоянного тока для аварийного питания и резервного питания от батареи.

Features

·  зоны с индивидуальными регуляторами громкости на DIVA-8MG2;

·  5 аудио входов (2 линейных, 1 микрофонный / линейный, 1 удаленная консоль,

   1 микрофон пожарного);

·  Обеспечивает мощность до 1000 Вт на канал усилителя;

·  Контроль линии громкоговорителей (короткое замыкание, обрыв, плохой

    импеданс) для проводки зоны громкоговорителей (A / B);

·  9 контролируемых логических управляющих входов, 8 неконтролируемых

    логических управляющих входов;

·  Интерфейс Ethernet для настройки, управления, диагностики и регистрации;

·  Цифровое хранилище до 45 минут предварительно записанных сообщений в

    формате wav;

·  PEQ: 3 полосы на входах, 7 полос на двух выходных каналах;

·  Modbus, уведомитель, протокол Vox @ Net через RS232;

·  Полный мониторинг всех компонентов системы DIVA и периферийных устройств;

·  2-канальное распределение звука для пейджинга и фоновой музыки.;

·  Запись данных об инцидентах до 2047 записей;

·  Комбинированная функция резервного усилителя;

·  Программируемые файлы сообщений, планировщик и события;

·  1 реле неисправности и 1 выход реле эвакуации;

·  Фильтрация низких и высоких частот на входах;

·  Программируемый 21 уровень приоритета;

·  Программируется 4 пользовательских уровня.

·  2-дюймовый полноцветный TFT-экран;

·  Экспорт журнала происшествий;

·  Сертификат EN54-16.

Specifications

Электрические характеристики

·  Электропитание от сети

◌  Напряжение: 230/115 В переменного тока ± 15%, 50/60 Гц

◌  Потребляемая мощность: 48 Вт

◌  Номинал предохранителя: 1,6 А

·  Батарейный источник питания

◌  Напряжение: 18 ~ 30 В постоянного тока

◌  Потребление в усилителе: 1,4 А

Audio Characteristics

·   Линейные аудио входы

◌  Разъем: 2 x 2 RCA (несимметричный)

◌  Частотная характеристика: -3 дБ при 20 Гц и 20 кГц

◌  SNR:> 76 дБ (линейный уровень),> 78 дБ (микрофонный уровень)

◌  THD: <0,02% при 1 кГц

◌  Входная чувствительность: 770 мВ (0 ~ -60 дБ)

◌  Входное сопротивление: 10 кОм

·  Микрофон пожарного

◌  Разъем: 5-контактный фиксирующий-DIN

◌  Частотная характеристика: -3 дБ при 20 Гц и 20 кГц

◌  SNR:> 70 дБ

◌  THD: <1% при 1 кГц при 8 Ом

◌  Сигнал: от -40 до -30 дБ

◌  Выходное сопротивление: 10 кОм

·  Монитор-громкоговоритель

◌  Частотная характеристика: -3 дБ при 200 Гц и 20 кГц

◌  SNR:> 70 дБ

◌  THD: <5% при 1 кГц при 8 Ом

◌  Сигнал: 16 дБ

·  Мощность усилителя (на канал): 1000 Вт

Mechanical

·  Размеры (Ш x В x Г): 483 x 88 x 338 мм (19 x 3,5 x 13,3 дюйма)

·  Вес: 7,5 кг (16,5 фунта)

·  Монтаж: 19-дюймовая стойка 2U

·  Цвет: RAL7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Теплоотдача: 140 БТЕ / час
