Main Controller - BTQ - VM4/VM8

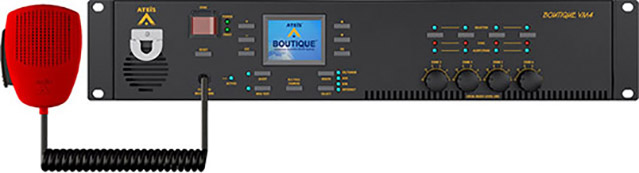

BTQ - VM4

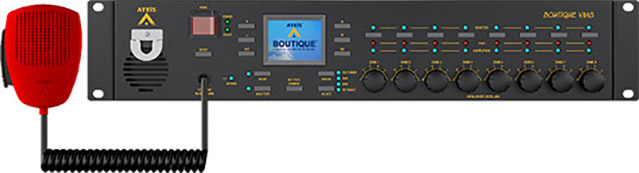

BTQ - VM8

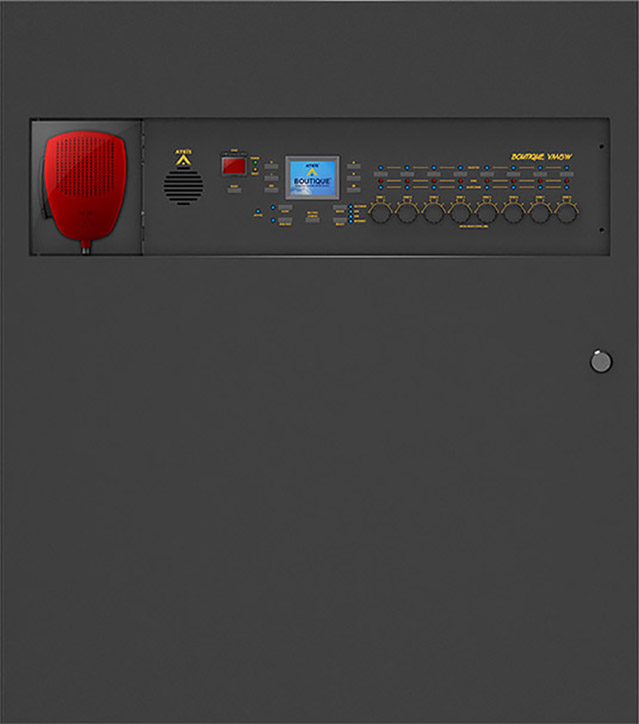

BTQ - VM4W/VM8W

Description

BOUTIQUE - это очень гибкая система PA / VA с самоусилением, предназначенная для малых и больших установок.

Контроллеры BTQ-VM4 / BTQ-VM8 предлагают 4/8 контролируемых зон динамиков соответственно.

Каждый контроллер может управлять до 31 управляемых блоков BTQ-SL8, через локальный цифровой канал и до 64 x BTQ-VM4 / VM8 / SG8, через глобальную сеть.

Это позволит расширить 4 зоны мониторов A / B громкоговорителей до большой сетевой системы, содержащей до 16384 зон.

Контроллер BOUTIQUE поставляется со встроенным встроенным высокоэффективным усилителем класса D мощностью 250 Вт или 500 Вт, а также доступен в версиях для монтажа в стойку и на стене.

Систему BOUTIQUE можно установить и настроить с легкостью в эксплуатации, включая простую настройку и замену с передней панели ЖК-дисплея.

Функциональная универсальность, такая как громкость, PEQ, маршрутизация звука, мониторинг и управление, планировщик событий и звонков, пейджинг с управлением приоритетами (уровень приоритета 1 ~ 99) , может быть настроена с помощью специального программного обеспечения на основе веб-браузера.

Features

·  Простая установка и замена с помощью элементов управления на передней панели.

·  2,2-дюймовый цветной ЖК-дисплей для отображения текущего состояния и настроек

    конфигурации.

·   Поддержка до 256 зон через локальную сеть digilink.

·  Поддержка до 16 384 зон через глобальную сеть ATEÏS.

·  Встроенный высокоэффективный класс D мощностью 250 Вт или 500 Вт.

·  Внутреннее хранилище сообщений до 90 минут и USB-интерфейс для сообщений и музыкальных

    файлов.

·  Стороннее управление через RS232 или Ethernet.

·  Полная система DSP с превосходным качеством звука.

·  Контроль, управление и мониторинг через веб-браузер.

·  Пейджинг с управлением приоритетами, планировщиком событий и звонков.

·  На основе IP для потоковой передачи музыки и пейджинга через LAN / WAN.

·  Простая интеграция с системой TERRACOM  и IP-PBX по протоколу SIP.

·  Источник пейджинга может быть запрограммирован с приоритетом от 1 до 99.

·  Недорогая архитектура коммутирующего усилителя - можно одновременно передавать фоновую

    музыку и голосовой пейджинг.

·  Чрезвычайно низкое энергопотребление в режиме ожидания (7 Вт).

·  Улучшенное наблюдение за линией громкоговорителей для разводки зон A / B.

·  Аттенюаторы громкости могут быть установлены на контролируемых линиях громкоговорителей

   без кабеля обратной связи.

·  Дополнительный модуль звуковой маскировки - снижает разборчивость человеческой

   речи для защиты конфиденциальности частной речи.

Specifications

Электрические характеристики

·  Входная мощность переменного тока: 100 ~ 240 В переменного тока, 50/60 Гц

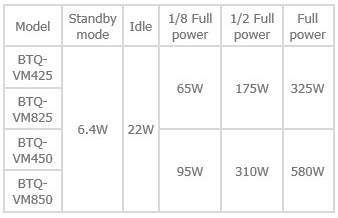

·  Потребляемая мощность (AC)

·  Режим ожидания: контрольный сигнал -36 дБ

·  1/2 полной мощности: сигнал тревоги

·  Вход питания постоянного тока: 43 VDC ~ 56 VDC

·  Потребляемая мощность (DC)

·  В режиме ожидания: контрольный сигнал -36 дБ

·  1/8 полной мощности: речь

·  1/2 полной мощности: звуковой сигнал

Audio Characteristics

·  A/D-D/A bit resolution: 24 bit

·  Sampling rate: 48 kHz

·  Frequency response: 20 Hz ~ 20 kHz (±1 dB) @ 0 dBu

·  SNR: > 80 Db

·  THD+N: < 0.02 % @ 30 dB gain, -24 dBu (1 kHz) in

·  EIN: < -86 dBra @ 0 dB gain

·  Maximum input level (CD/AUX/mic): 17 dBu

·  Maximum output level (line out): 17 dBu

·  Crosstalk: > 70 dB @ 42 dB gain, 0 dBu (10 kHz) in

Wattage Capacity

·  1000 Вт на зону / 2000 Вт (макс.) На блок

Mechanical

·  Dimensions (W x H x D)

◌  BTQ-VM425/VM825: 437 x 88 x 396 mm

◌  BTQ-VM450/VM850: 437 x 88 x 412 mm

·  Weight

◌  BTQ-VM425: 8.8 kg

◌  BTQ-VM450: 9.9 kg

◌  BTQ-VM825: 9.3 kg

◌  BTQ-VM850: 10.4 kg

·  Mounting: 19'' 2U rack

·  Colour: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC

·  Температура хранения: -40 ºC ~ +70 ºC

·  Относительная влажность: от 20% до 95%

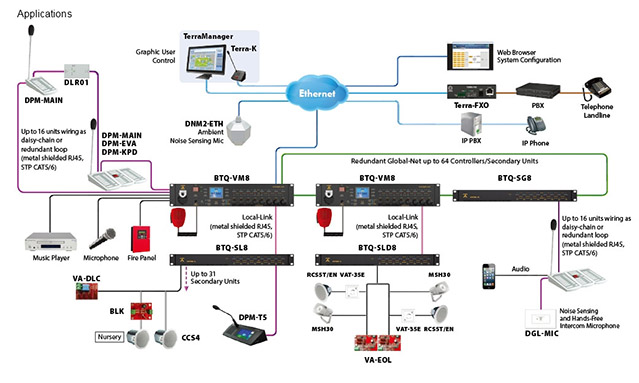

Компактное решение PA/VA

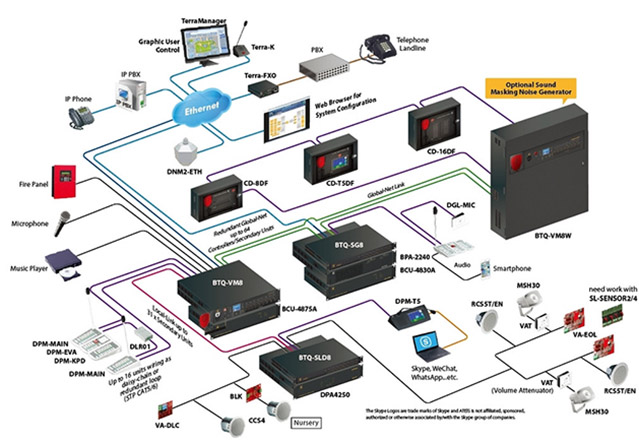

Широкомасштабное решение PA/VA
