DSP Audio Processor - UAP G3/UAP G3H

UAP G3/UAP G3H - это каскадируемый аудио процессор DSP, который поставляется с 4 модульными слотами для карт для полностью гибкой конфигурации ввода/вывода. Варианты 4 слотов для карт включают аналоговые аудио карты, цифровые аудио карты ввода/вывода и специальные карты, такие как карта VoIP, карта AEC, аналоговая телефонная карта, карта OCTOLINK и карта AES-EBU. Комбинация ввода/вывода от 4Ix4O, 4Ix8O, 8Ix4O, 8Ix8O, 4Ix12O, 12Ix4O, 16I или 16O. Использование карт OCTOLINK может обеспечить до 32Ix32O аудио входов/выходов. До 12 процессоров UAP G3/UAP G3H могут быть каскадированы через шину Digi-Link. UAP G3/UAP G3H можно подключить с помощью кабеля CAT5/6/7 с металлическим экранированным разъемом RJ45 (макс. длина между устройствами 33 фута/10 м). Каждый порт OCTOLINK обеспечивает 2 аудио входа и 2 аудио выхода, которые одновременно передают двунаправленные данные в цифровом формате, обеспечивая простое подключение к пультам дистанционного управления, таким как пейджинговая консоль, настенный контроллер и потолочный микрофон. Соединение между UAP G3/UAP G3H и удаленным устройством осуществляется с помощью кабеля STP CAT5/6/7 с металлическим экранированным разъемом RJ45 с макс. расстоянием связи 820 футов/250 м.Как наш современный процессор DSP, UAP G3/UAP G3H также включает в себя полные библиотеки компонентов DSP drag n' drop, такие как AGC, AEC, Ducker, различные виды микшера, задержки, ANG (автоматическое усиление шума), ANR (подавление окружающего шума), PEQ, обратной связи, Hi/Lo Pass, проигрыватель сообщений, планировщик событий для настройки элементов, изменения предустановок и управления событиями, динамическое зонное пейджинговое взаимодействие, потоковое аудио In/Out, VoIP/SIP для телеконференций, управление уровнем, телефонная передача/прием, аудио запись и т. д., что делает всю систему гибкой и простой в программировании и интеграции. UAP G3/UAP G3H имеет 8 программируемых ручек, каждая ручка может быть запрограммирована на пользовательский параметр DSP для интуитивного управления без ПК или любого другого программного обеспечения. С дополнительной картой AEC-Card (подавление акустического эха) ATEÏS, использующей наш сверхбыстрый запатентованный алгоритм RAPIDO™ AEC, UAP G3/UAP G3H способен использовать функциональность VoIP и SIP для приложений удаленной и веб-конференц-связи. UAP G3/UAP G3H может быть интегрирован с различными удаленными входами, выходами или контроллерами для автоматизации.

Функциональность:

●  До 12 устройств UAP G3/UAP G3H можно каскадировать,

     через шину Digi-Link для расширения ввода-вывода;

●  16 аудиоканалов и данные по шине Digi-Link;

●  Перетаскивание функций DSP, таких как AGC, AEC, PEQ или микшеры,

     подавитель обратной связи и т. д.

●  Модульные платы аналогового/цифрового аудиовхода/выходов

     до 32I или 32O на единицу;

●  Внутреннее хранение сообщений до 60 минут в формате WAV

     (16k, 16bit) или 240 минут в формате G.722;

●  Резервные порты Ethernet с автоматическим обнаружением для

     переключения на вторичную сеть в случае отказа первичной сети

     или отключения кабеля;

●  Оснащен аудиопортом mini-USB для подключения к компьютеру

     для воспроизведения звука или проведения удаленных конференций,

     через Skype, Zoom, WeChat или WhatsApp;

●  DPM-T5 поддерживает динамическое зональное пейджинговое

     соединение, внутреннюю связь, стековое пейджинговое соединение,

     воспроизведение сообщений, запуск событий сообщений,

     маршрутизацию звука, регулировку громкости и т. д.

Стандартные конфигурации с аналоговыми аудиокартами ввода/вывода:

●  UAP G3/ 4/12 (MOOO): 4 входа / 12 выходов;

●  UAP G3 8/8 (MMOO): 8 входов / 8 выходов;

●  UAP G3 12/4 (MMM0): 12 входов / 4 выхода;

●  UAP G3 16 дюймов (MMMM): 16 дюймов;

●  UAP G3 16out (OOOO): 16 Out.

Дополнительные цифровые аудиокарты ввода/вывода и специальные карты:

●  Карта ввода-вывода стерео AES/EBU, 4 порта;

●  Карта OCTOLINK;

●  4-канальная дуплексная VoIP-карта;

●  Аналоговая TEL-карта с 4 линиями;

●  Аналоговая TEL-карта с 2 линиями и 2 комплектами.

Технические характеристики:

● Входное напряжение переменного тока: 100 ~ 240 В

    переменного тока, 47 ~ 63 Гц;

●  Вход постоянного тока: 24 В постоянного тока;

●  Потребляемая мощность: 42 Вт (макс.).

Аудио (общее):

● Разрешение A/DD/A: 24 бита;

●  Частота дискретизации: 48 кГц;

●  Частотная характеристика: 20 Гц ~ 20 кГц (±3 дБ)

    при 0 дБ EIN: <-125 дБА при усилении 60 дБ

    THD+N: <0,006 % при 4 дБ (1 кГц) на входе, усиление 0 дБ.

Аудио (вход микрофона / аудиовход/выход):

● Фантомное питание: 48 В постоянного тока, 15 мА;

●  Диапазон входного усиления: 0 ~ 66 дБ (шаг 6 дБ);

●  Максимальный входной уровень: 18 дБ;

●  Входное сопротивление (балансное): 8 кОм;

●  EIN: <-125 дБ при усилении 60 дБ;

●  CMRR: > 93 дБ (1 кГц) при усилении 36 дБ;

●  Перекрестные помехи: > 70 дБ при 42 дБн (10 кГц)

    на входе, усиление -36 дБ.

Аудио (линейный вход/линейный выход):

●  Максимальный входной уровень: 18 дБ;

●  Максимальный выходной уровень: 18 дБ;

●  Входное сопротивление: 8 кОм;

●  Выходное сопротивление: 32 Ом;

●  EIN: <-86 дБА при усилении 0 дБ;

●  CMRR: >75 дБн (1 кГц) при усилении 0 дБ;

●  Перекрестные помехи: >70 дБ при 6 дБ (10 кГц)

    на входе, усиление 0 дБ.

Сеть:

●  Макс. количество устройств UAP G3/UAP G3H через Digi-Link: 12;

●  Макс. расстояние между блоками UAP G3/UAP G3H: 10 м/33 фута

     (кабель STP CAT5/6/7);

●  Макс. количество удаленных устройств через OCTO-Link: 4 удаленных

     устройства на карту OCTO-Link и подключение 1 микрофона

     DGL-MIC на конце шины;

●  Макс. расстояние связи между удаленными устройствами:

     250 м/820 футов (кабель STP CAT5/6/7, металлический

     экранированный разъем RJ45);

Передняя панель:

● 4 настраиваемых слота для аудио карт ввода/вывода;

●  Светодиоды 8 программируемых ручек;

●  Светодиод Digilink, светодиод питания, светодиод Ethernet;

●  Кнопка режима ожидания (вкл/выкл).

Задняя панель:

●  Розетка переменного тока с предохранителем;

●  Порт Digi-Link (STP CAT5/6/7 для связи с процессорами UAP G3);

●  4 настраиваемых слота для карт UAP G3: аналоговый/цифровой

    аудио вход (AEC), OCTO-Link;

●  UAP G3H:  аналоговый/цифровой аудио вход/выход (AEC),

    OCTO-Link, AES-EBU, VoIP, аналоговая телефонная карта;

●  Порты Ethernet для резервирования сети (кабель STP CAT5/

          разъем RJ45) n Вход питания 24 В постоянного тока (4 А);

     ●  Выходная мощность 24 В постоянного тока (0,2 А);

     ●  Вход питания 24 В постоянного тока (4 А);

     ●  Интерфейс Mini-USB (формат 2.0) для удаленной конференц-связи.

Механические:

● Размеры (Д x Ш x Г): 431 x 49 x 204 мм;

●  Вес нетто: 2,5 кг;

●  Цвет: Серый RAL7046;

●  Материал : Металл;

●  Монтаж: 1U - 19".

Отношение к окружающей среде:

●  Рабочая температура: -5 °C ~ +55 °C;

●  Температура хранения: -40 °C ~ +70 °C;

●  Относительная влажность: от 20% до 95% без конденсации;

●  Тепловыделение: 123 БТЕ/ч

Приложения:

●  Отели;

●  Рестораны;

●  Конференц-залы;

●  Спортивные центры;

●  Дом поклонения;

●  Центры досуга;

●  СПА/сауны.

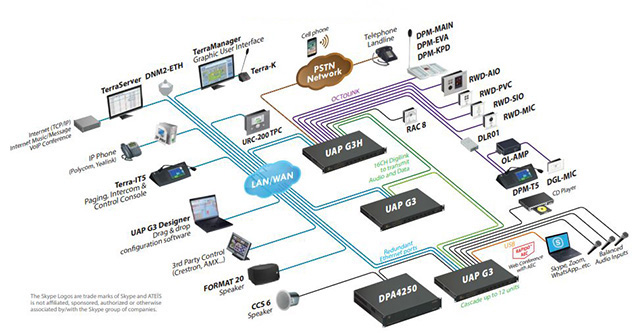

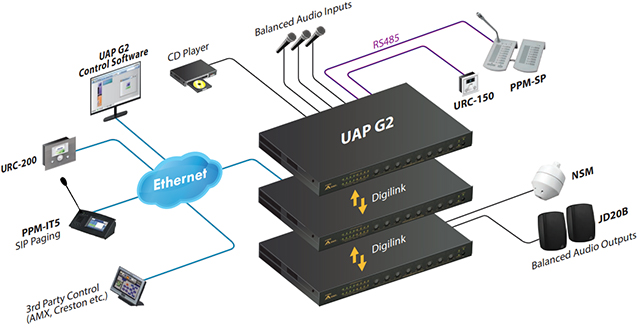

Блок схема:
