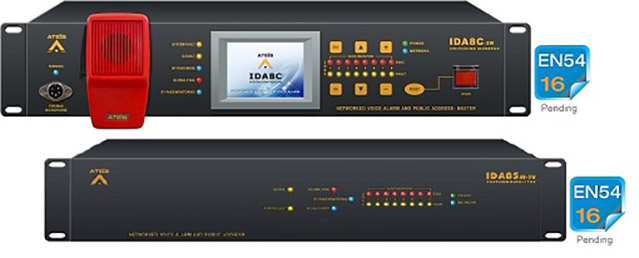

Controller - IDA8C - SW (Switch Mode)


Description

Контроллер IDA8C (Switch Mode) требует меньшего количества усилителей, всего 4 аудиоканала для

4-х усилителей и использует максимальную мощность 1000 Вт для каждого.



Локальная сеть Ate может быть сетью из одного контроллера и максимум до 31 ведомого устройства, включая IDA8C (режим переключения) и IDA8C (режим матрицы) в локальной системе.



IDA8SAB (Switch Mode) обеспечивает расширение зон, а также вход и выход звука с использованием защищенной 48-канальной сети передачи звука и данных через CAT5 или оптоволоконный кабель.



IDA8SAB (режим переключения) требует меньшего количества усилителей с 4 аудио входами / выходами от усилителя. IDA8C-SW/IDA8SAB-SW поддерживает до 4 источников, включая Evac / Voice / Music / Backup.



Каждая зона может быть направлена ​​на один из аудиоканалов системы.

Четыре канала можно включать и выключать в каждой зоне отдельно.



В случае эвакуации три канала можно использовать как второй канал сигнализации.

Для IDA8C (Switch Mode) требуется только 4-канальный усилитель  и усилители будут действовать, как резервные усилители, в случае выхода из строя других усилителей.



Security

·  В соответствии с EN54-16, ISO 7240-16 и BS5839 / 8, полный мониторинг от капсулы микрофона

   поискового вызова до конца линии громкоговорителя.

·  Улучшенное наблюдение за линией громкоговорителей для проводки зоны A / B.

·  IDA8C-SW / IDA8SAB-SW поддерживает резервируемую сетевую кабельную разводку, соединенную

   как резервный контур.

Connectivity

·  До 48 одновременных аудиоканалов в локальной сети.

·  До 256 зон в локальной сети и до 8192 зон в глобальной сети.

·  Максимальная нагрузка 4 x 1000 Вт (IDA8SAB-SW).

·  4-канальное распределение звука для EVAC, пейджинга, фоновой музыки

   и резервного копирования.

Specifications

Электрические характеристики

·  Электропитание от сети

◌  Напряжение: 115 ~ 230 В переменного тока ± 15%, 50/60 Гц

◌  Потребляемая мощность: 48 Вт

◌  Номинал предохранителя: 1,6 А

·  Батарейный источник питания

◌  Напряжение: 18 ~ 30 В постоянного тока

◌  Потребление в усилителе: 1,4 А

Audio Characteristics

·  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

·  Линейные входы (дополнительная плата аудиовхода)

◌  Разъем: 3-контактный феникс

◌  Частотная характеристика: ± 1 дБ при 20 Гц и 20 кГц

◌  SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Входная чувствительность: 0 ~ 66 дБ / с шагом 6 дБ

◌  Входное сопротивление: 10 кОм

·  Линейные выходы (дополнительная плата аудиовыхода)

◌  Разъем: 3-контактный феникс

◌  SNR:> 81 дБ

◌  THD: <0,02% при 1 кГц

◌  Сигнал: 0 дБ

 Выходное сопротивление: <100 Ом

·  Мощность усилителя (на зону): 1000 Вт (макс.)

·  Мониторинг акустической линии

◌  <5 Ом (КОРОТКИЙ)

◌  5 ~ 5000 Ом (значение импеданса)

◌  > 5000 Ом (ОТКРЫТО)

Mechanical

·  Размеры (Ш x В x Г): 483 x 88 x 305 мм

·  Вес: 6,2 кг

·  Монтаж: 19-дюймовая стойка 2U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Теплоотдача: 140 БТЕ / час

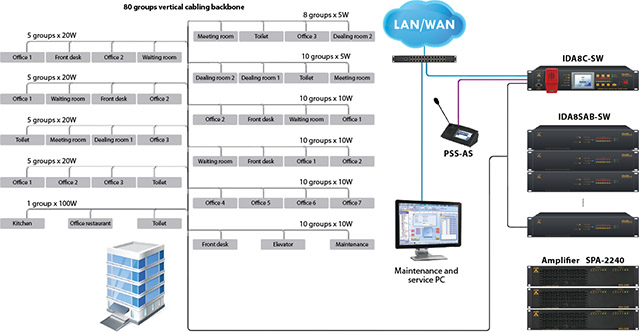

Схема системы
