Contact Switcher - RU - CTL



Featuers

Модули резервирования коммутации IDA8 RU обеспечивают высокий уровень резервирования и действуют, как первичное, вторичное коммутационное устройство для контроллера IDA8C и управляемого устройства IDA8SAB.

Устройство RU-CTL - это устройство с полным резервированием аудио процессора. RU-CTL имеет 8 резервных контактных выходов и 8 резервированных входов EVAC для первичного контроллера IDA8C и вторичного контроллера IDA8C.

RU-CTL отвечает за переключение первичного процессора IDA8C и вторичного процессора IDA8C, а также может отслеживать состояние процессора.

Если основной процессор выходит из строя, RU-CTL автоматически обнаружит, и весь сигнал, в том числе от периферийных устройств, переключится на вспомогательный процессор.

Specifications

Электрические характеристики

·   Источник питания 24 В постоянного тока

◌  Напряжение: 24 В постоянного тока

◌  Потребляемая мощность: 200 мА

Interconnections

·  8 выходных контактов, 9 тревожных входов.

·  Коммутация: электромеханические реле.

·  Время переключения: 6 секунд (период наблюдения IDA8).

·  Подключения: клеммные колодки с винтовыми зажимами.

·  Светодиодный дисплей: питание, первичная система IDA8 активна, вторичная система

   IDA8 активна.

·  Управляющие входы: первичный сторожевой таймер системы IDA8, вторичный сторожевой

   таймер системы IDA8.

·  Управляющие выходы: активна первичная система IDA8, активна вторичная система

   IDA8, расширение.

Mechanical

·  Размеры (Ш x В x Г): 436 x 44 x 150 мм (17,2 x 1,7 x 5,9 дюйма)

·  Вес: 2,5 кг (5,5 фунта)

·  Монтаж: 19-дюймовая стойка высотой 1U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Тепловыделение: 16 А / час

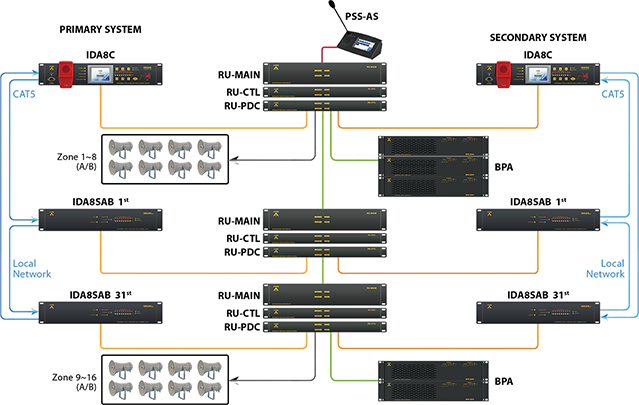

Блок - схема полного резервирования



Блок - схема частичного резервирования
